DPSK调制解调器设计Verilog代码Quartus仿真

名称：DPSK调制解调器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

DPSK调制解调器

1、输入调制信号，进行差分编码

2、产生本地载波，进行DPSK调制

3、对DPSK调制信号进行解调，输出调制后信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

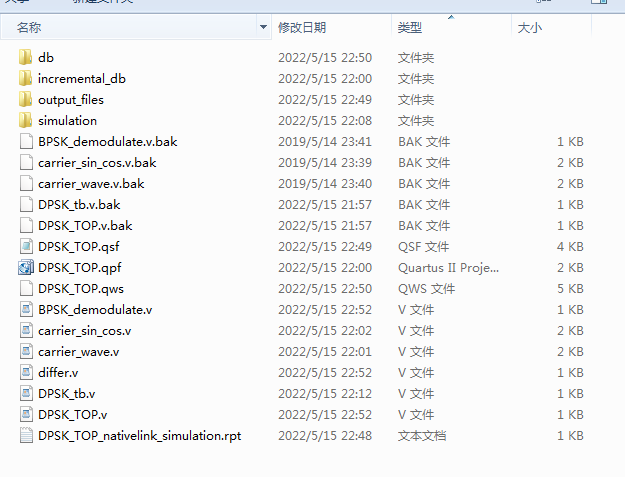

1. 工程文件

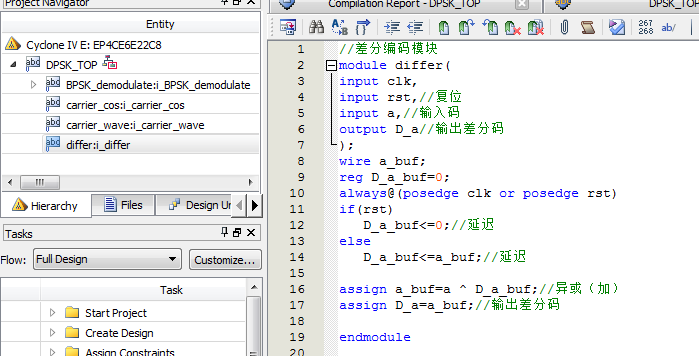

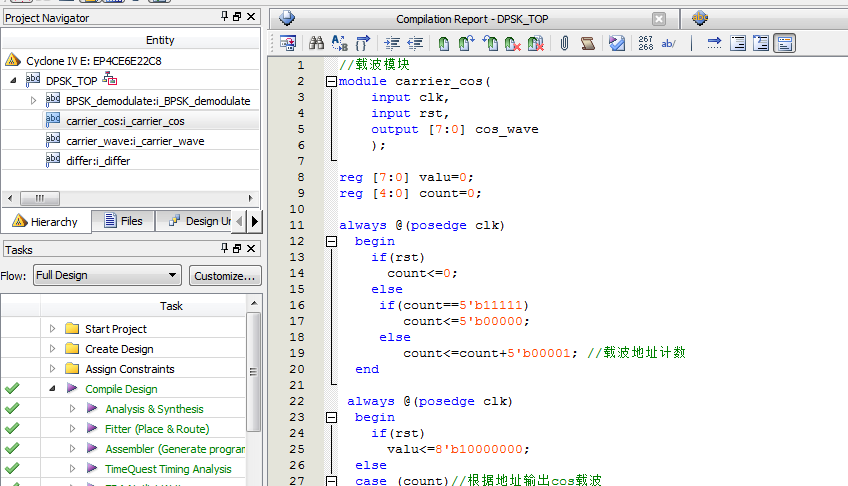

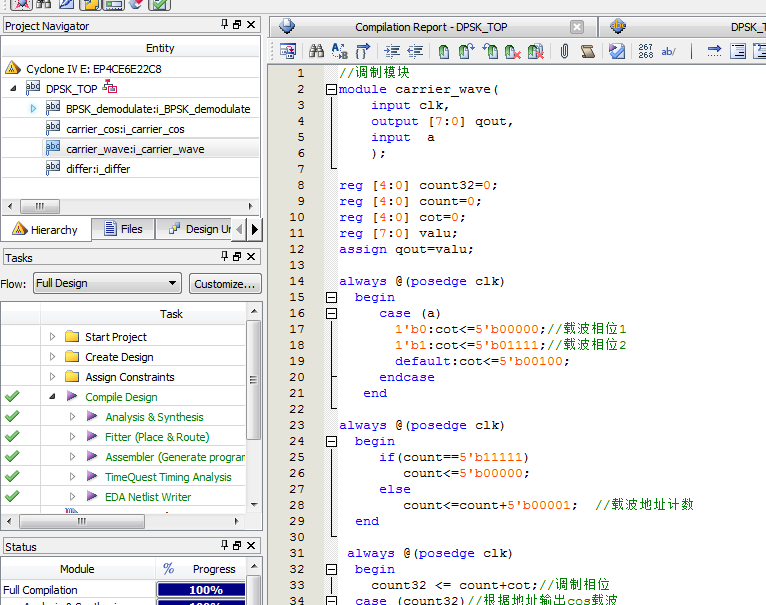

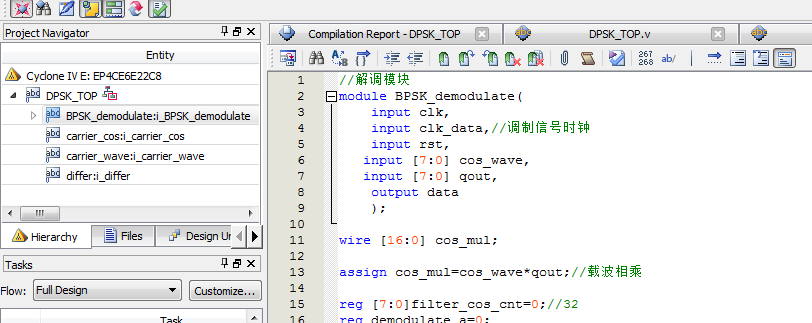

2. 程序文件

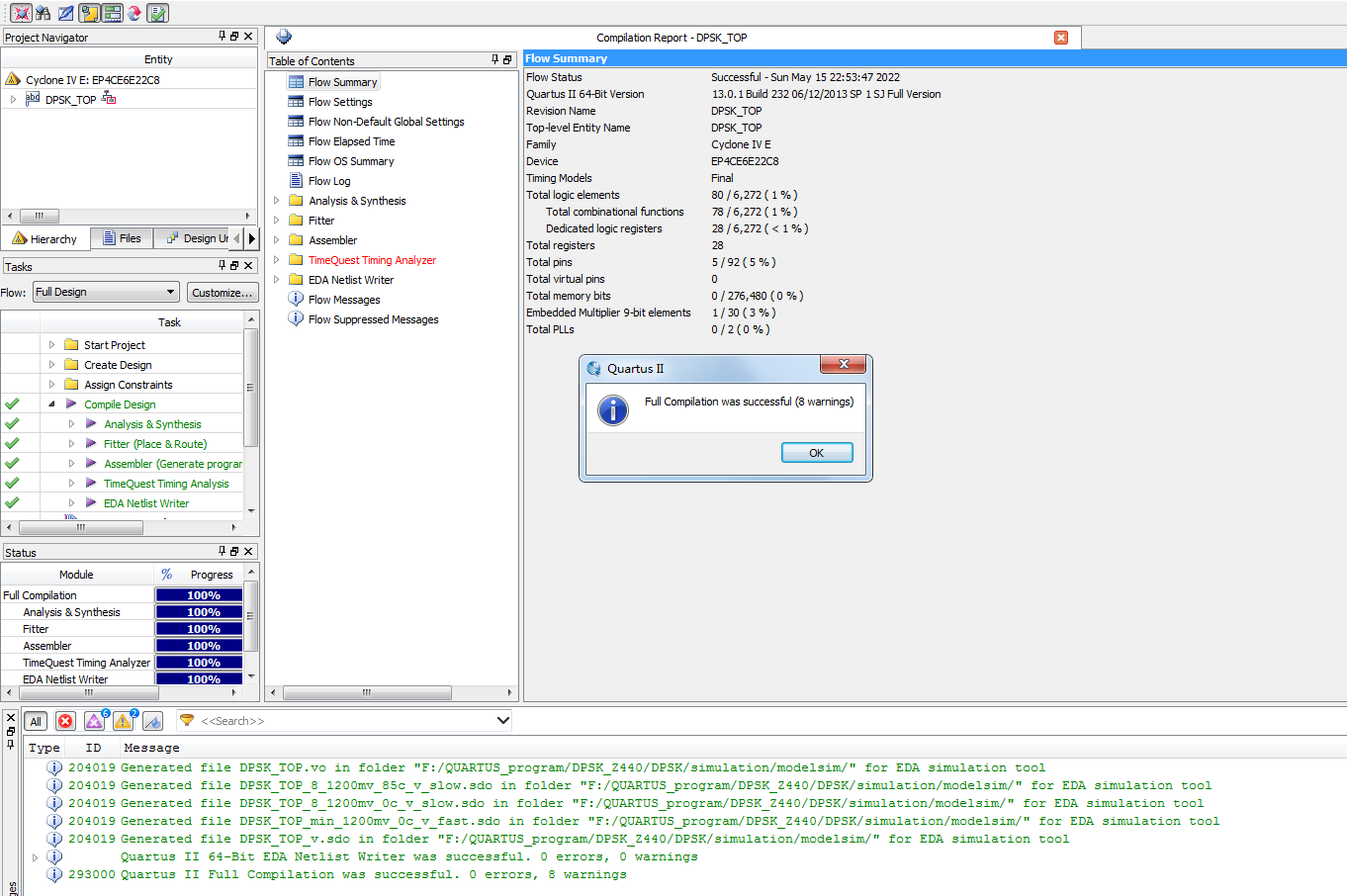

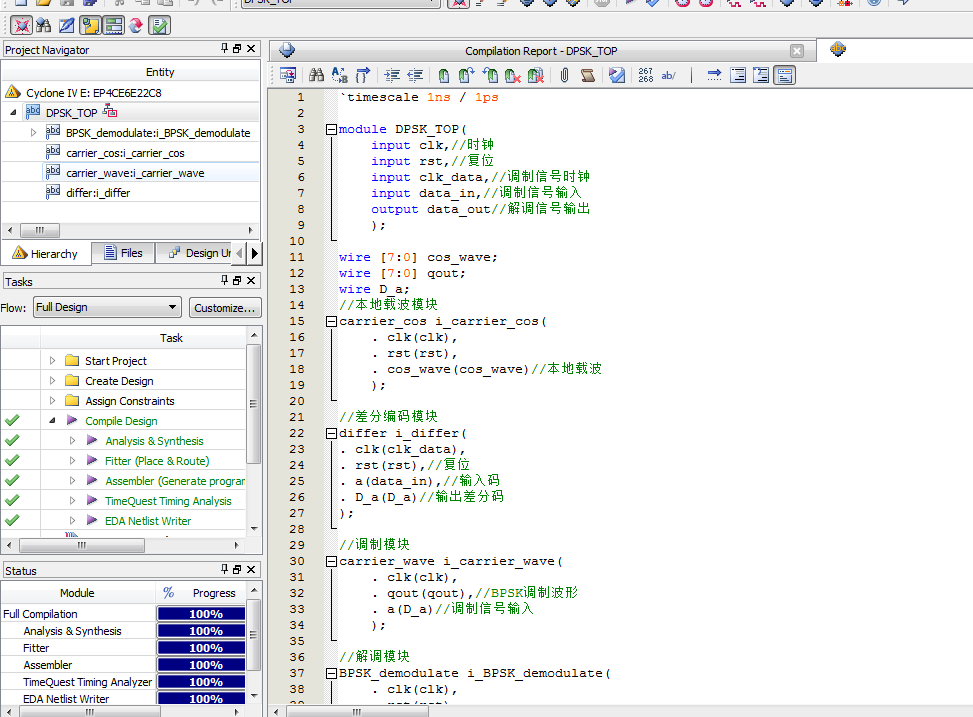

3. 程序编译

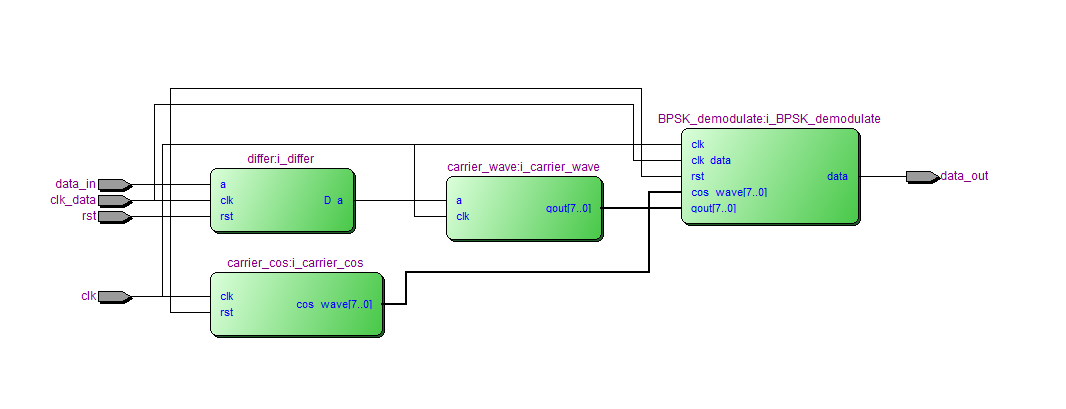

4. RTL图

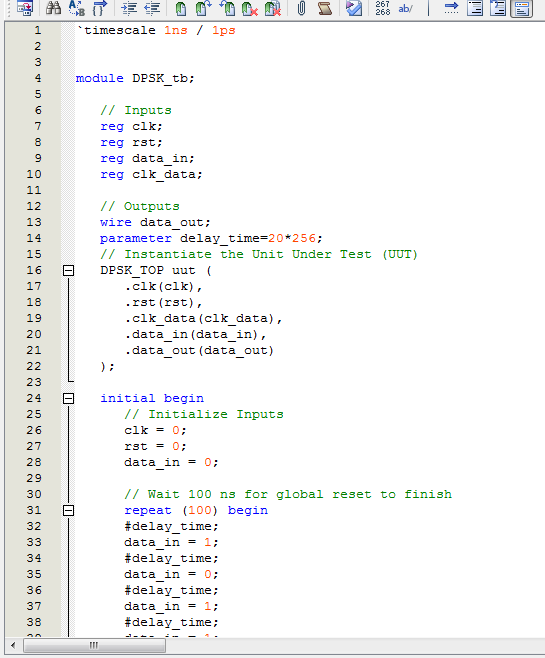

5. Testbench

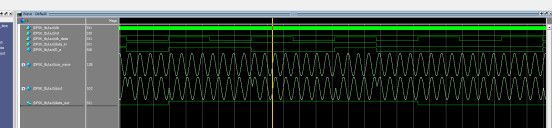

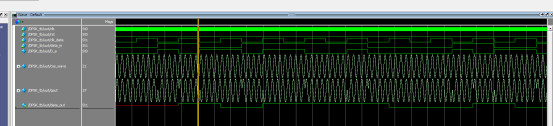

6. 仿真图

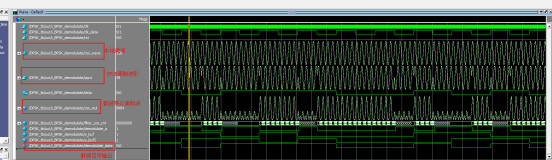

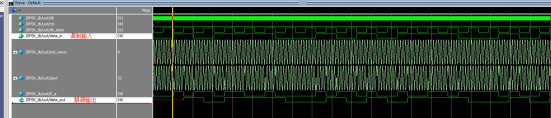

6.1 顶层模块仿真

最终解调输出波形与调制输入有一点延迟，但是波形一致，解调正确。

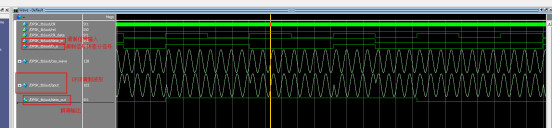

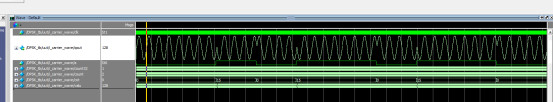

6.2 本地载波模块

6.3 差分编码模块

6.4 调制模块

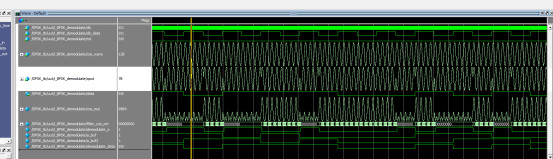

6.5 解调模块

部分代码展示:

`timescale 1ns / 1ps
module DPSK_tb;
// Inputs
reg clk;
reg rst;
reg data_in;
   reg clk_data;
// Outputs
wire data_out;
parameter delay_time=20*256;
// Instantiate the Unit Under Test (UUT)
DPSK_TOP uut (
.clk(clk),
.rst(rst),
.clk_data(clk_data),
.data_in(data_in),
.data_out(data_out)
);
initial begin
// Initialize Inputs
clk = 0;
rst = 0;
data_in = 0;
// Wait 100 ns for global reset to finish
repeat (100) begin
#delay_time;
      data_in = 1;
#delay_time;
data_in = 0;
#delay_time;
      data_in = 1;
#delay_time;
data_in = 1;
#delay_time;
      data_in = 1;
#delay_time;
data_in = 0;
#delay_time;
data_in = 0;
#delay_time;
      data_in = 1;
#delay_time;
data_in = 0;
// Add stimulus here
end
end
always begin
clk_data = 0;
#2560;
clk_data = 1;
#2560;
end

always begin
clk = 0;
#10;
clk = 1;
#10;
end
endmodule
