抢答器设计Verilog代码VIVADO仿真

名称：抢答器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

抢答器

设计要求:三人参賽每人一个按钮,主持人一个按钮,按下就开始;

每人一个发光二极管,抢中者灯亮;有人抢答时,显示器显示其序号两秒;

答题时限为10秒钟,从有人抢答开始,用数码管倒计时间,10、9、8..1、0;倒计时到0的时候,然后显示四个0两秒。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

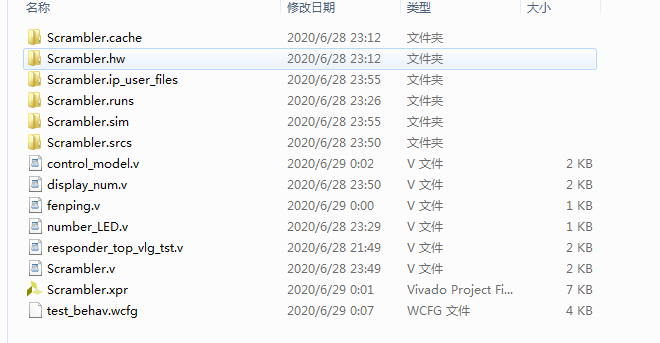

1. 工程文件

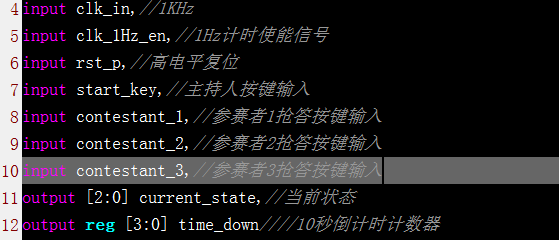

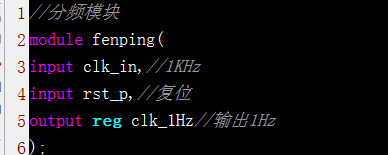

2. 程序文件

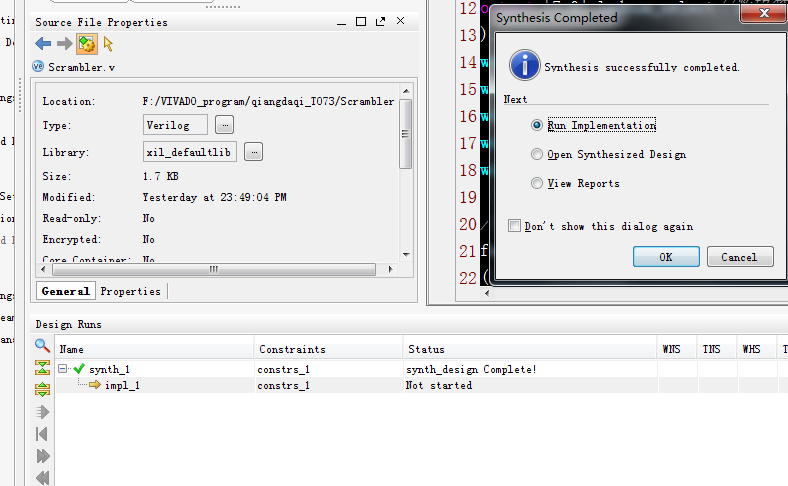

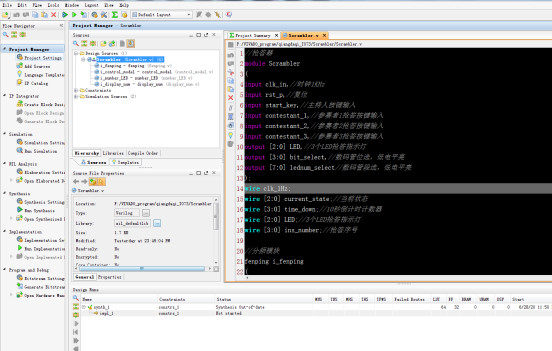

3. 程序编译

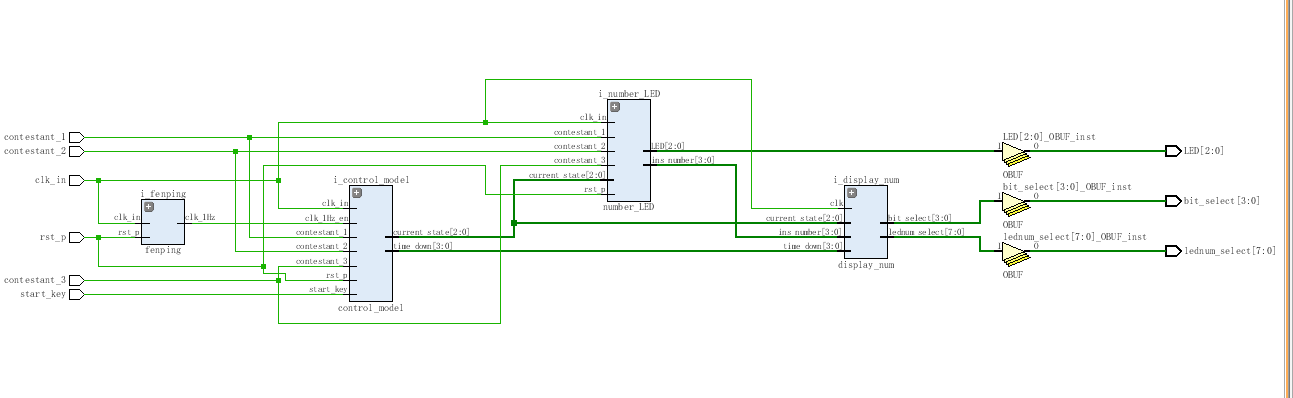

4. RTL图

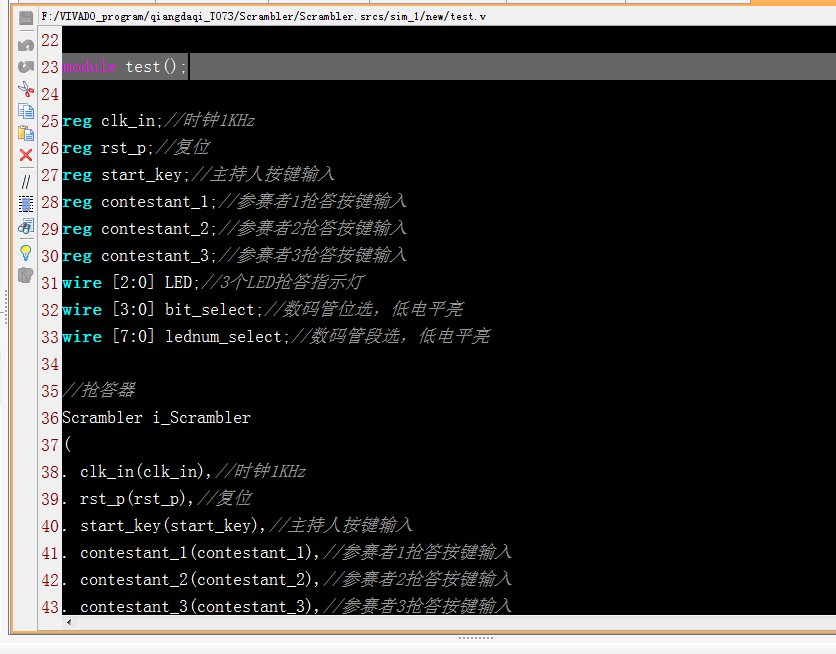

5. Testbench

6. 仿真图

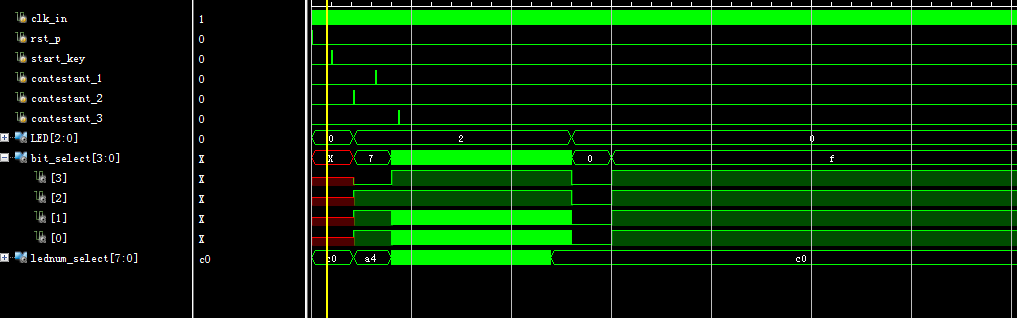

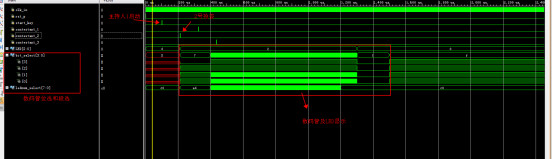

整体仿真图

分频模块仿真

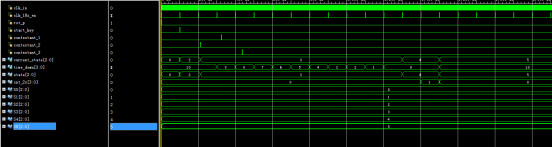

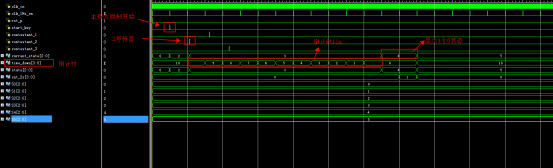

控制模块仿真

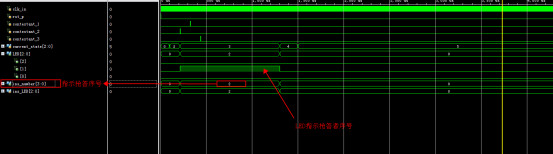

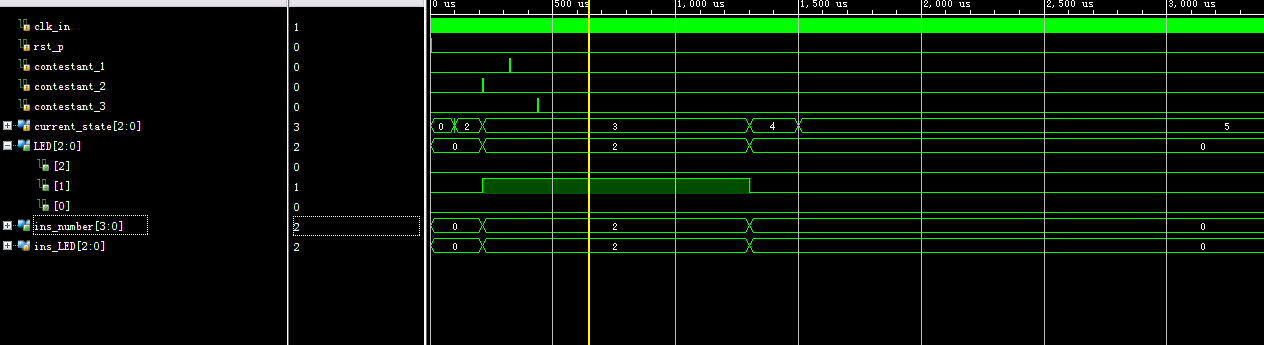

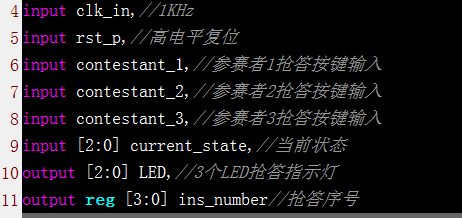

输出抢答者序号及LED显示模块

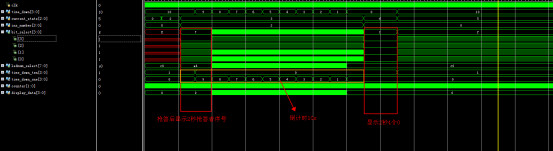

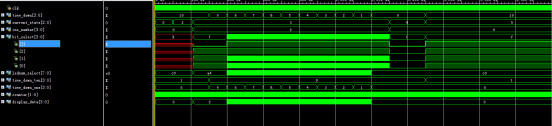

显示模块

部分代码展示:

`timescale 1ns / 1ps
//显示模块

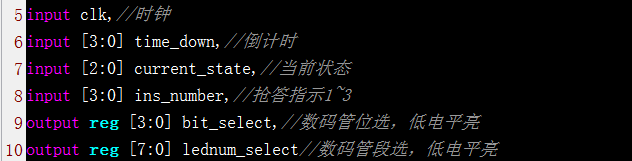

module display_num(
input clk,//时钟
input [3:0] time_down,//倒计时
input [2:0] current_state,//当前状态
input [3:0] ins_number,//抢答指示1~3
output reg [3:0] bit_select,//数码管位选，低电平亮
output reg [7:0] lednum_select//数码管段选，低电平亮
);
wire [3:0] time_down_ten;
wire [3:0] time_down_one;
assign time_down_ten=time_down/10;//倒计时十位
assign time_down_one=time_down%10;//倒计时个位
reg[1:0]counter='d0;
always@(posedge clk)
begin
    counter<=counter+2'd1;//计数
end
reg [3:0] display_data=4'd0;
always@(*)
begin
////显示抢答者号2秒
if(current_state==3'd3 && time_down>8)begin//倒计时状态(S3)且还没倒计时到8
display_data<=ins_number;//抢答指示1~3
bit_select<=4'b0111;//数码管位选，第一个数码管显示
end
else if(current_state==3'd4)begin////显示4个0，2秒
display_data<=4'd0;//抢答指示1~3
bit_select<=4'b0000;//数码管位选，4个1数码管显示
end
else if(current_state==3'd5)begin//结束，不显示
display_data<=4'd0;//抢答指示1~3
bit_select<=4'b1111;//数码管位选，4个1数码管都不显示
end
else if(current_state==3'd3)//倒计时状态
case(counter)//
2'd0:begin display_data<=4'd0;bit_select<=4'b1111;end//不显示
2'd1:begin display_data<=4'd0;bit_select<=4'b1111;end//不显示
2'd2:begin display_data<=time_down_ten;bit_select<=4'b1101;end//倒计时十位
