洗衣机控制器设计Verilog代码VIVADO仿真

名称：洗衣机控制器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

洗衣机控制器设计

1.循环输出正转、反转、暂停信号。

2.可以预置洗衣时间。

3.可以显示定时时间。

4.可操作性、可靠性要好。

5.实现定时启动→正转20s→暂停10s→反转20s→暂停10s→如果时间未到，则回到“正转20s→暂停10s→……”，定时到则停止。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

洗衣机设计文档.doc

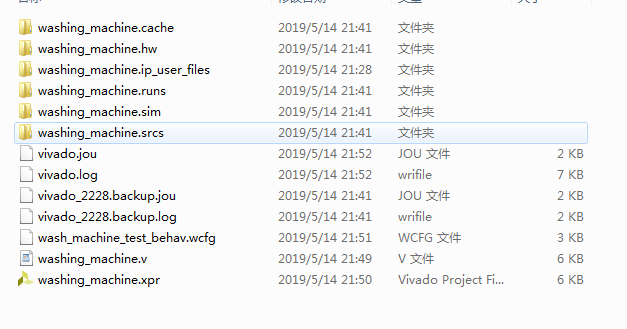

1. 工程文件

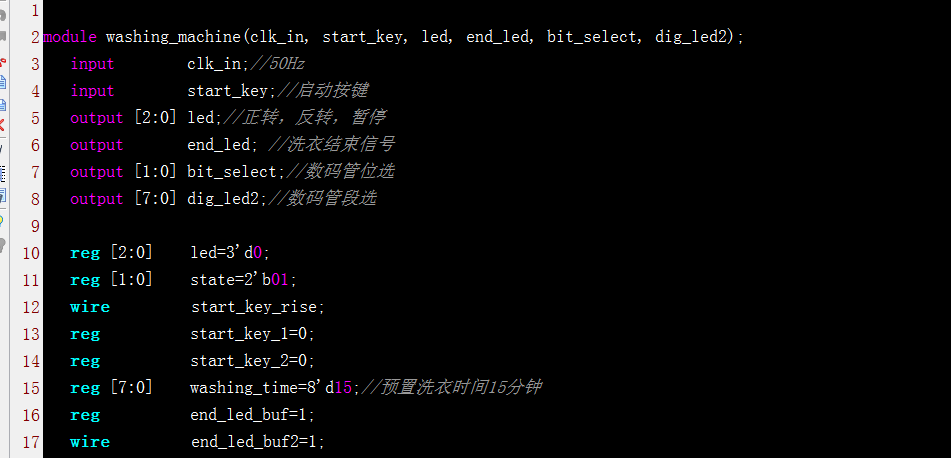

2. 程序文件

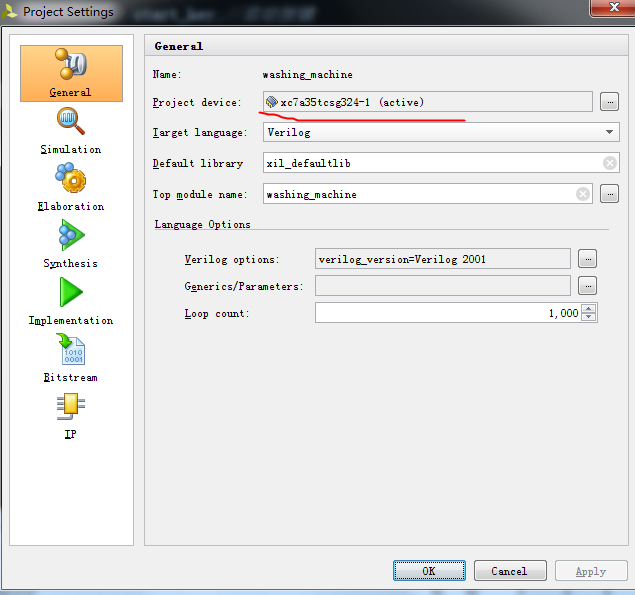

3. FPGA型号

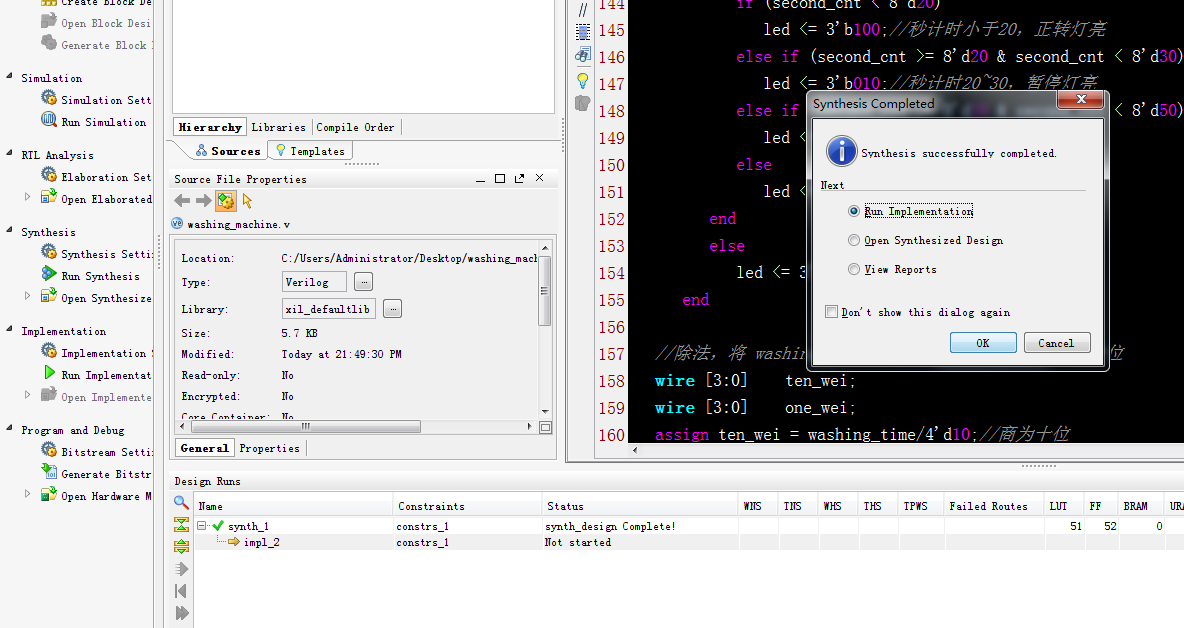

4. 程序编译

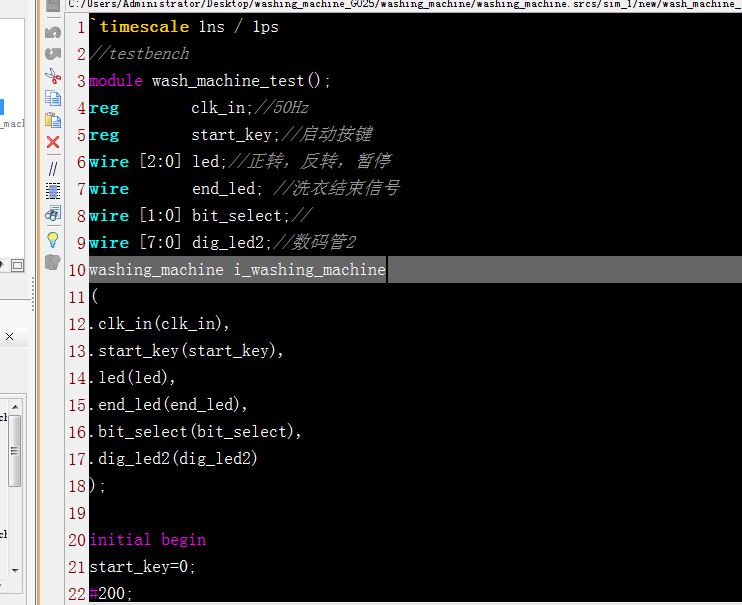

5. Testbench

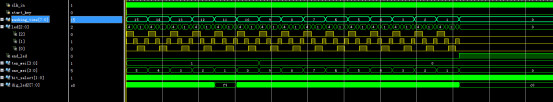

6. 仿真图

Washing_time是剩余时间倒计时，程序内预置时间15分钟倒计时，洗衣结束后end_led信号拉高，表示洗衣结束信号

Led[2:0] 是正转反转暂停信号，led[2]为正转，led[1]为暂停，led[0]为反转

数码管显示，首先把Washing_time转换为十位ten_wei和个位one_wei，然后分别扫描显示，

下图中十位=1，个位=5，1对应数码管码字为8'hf9，5对应数码管码字为8'h92，所以下图f9，92依次显示。

部分代码展示:

`timescale 1ns / 1ps
//testbench
module wash_machine_test();
reg        clk_in;//50Hz
reg        start_key;//启动按键
wire [2:0] led;//正转，反转，暂停
wire       end_led; //洗衣结束信号
wire [1:0] bit_select;//
wire [7:0] dig_led2;//数码管2
washing_machine i_washing_machine
(
.clk_in(clk_in),
.start_key(start_key),
.led(led),
.end_led(end_led),
.bit_select(bit_select),
.dig_led2(dig_led2)
);
initial begin
start_key=0;
#200;
start_key=1;//开始按键按下
#50;
start_key=0;
#100;
end
