洗衣机控制器设计VHDL代码Quartus仿真

名称：洗衣机控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

务及要求

CPLD为复杂可编程逻辑器件,通过EDA技术对其进行编程,可将一个较复杂的数字系统

集成于一个芯片中,制成专用集成电路芯片,并可随时在系统修改其逻辑并最终完成电路的编程调试。具体要求如下

1.设计一个电子定时器,控制洗衣机作如下运转:定时启动→正转2分→暂停

1分→反转2分→暂停1分定时未到回到正转2分→暂停1分....

定时到则停止

2若定时到,则停机发出指示信号

3.用BCD码显示洗涤的预置时间(分钟数)按倒计时方式对洗涤过程作计时显示

到时间到停机;洗涤过程由:“开始”信号开始

4.三只输出表示“正转”，“ 反转”，“暂停”三个状态

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

洗衣机仿真.doc

洗衣机仿真

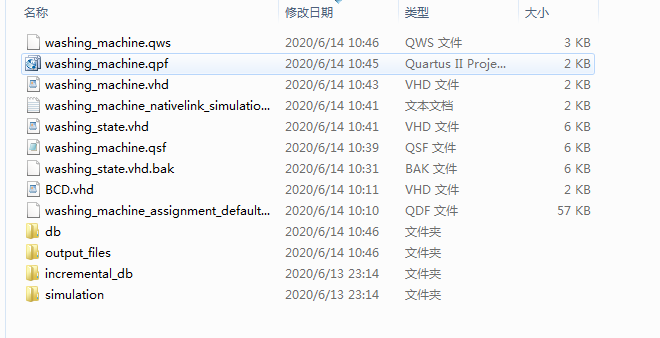

1.工程文件

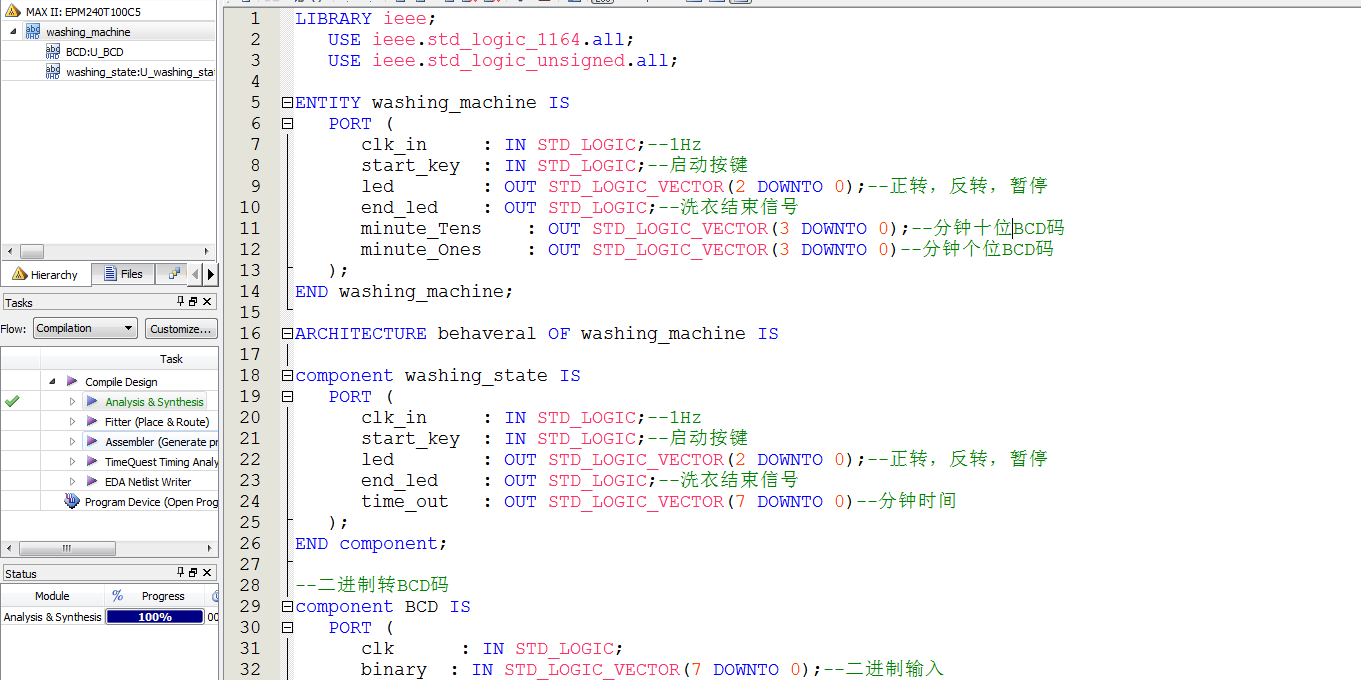

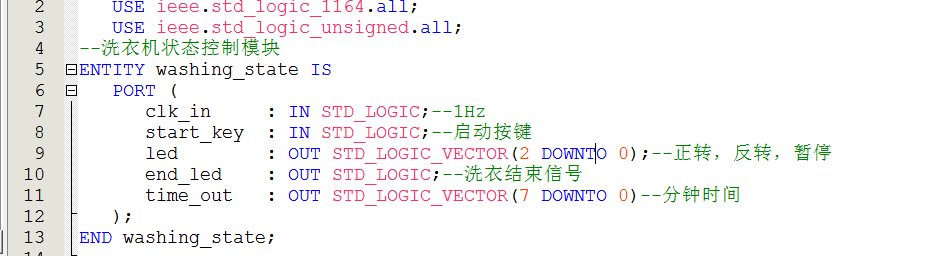

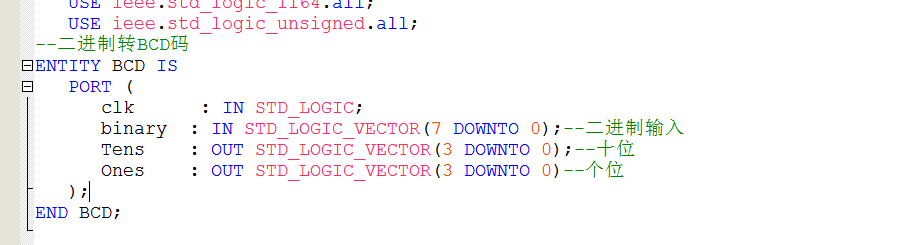

2.程序文件

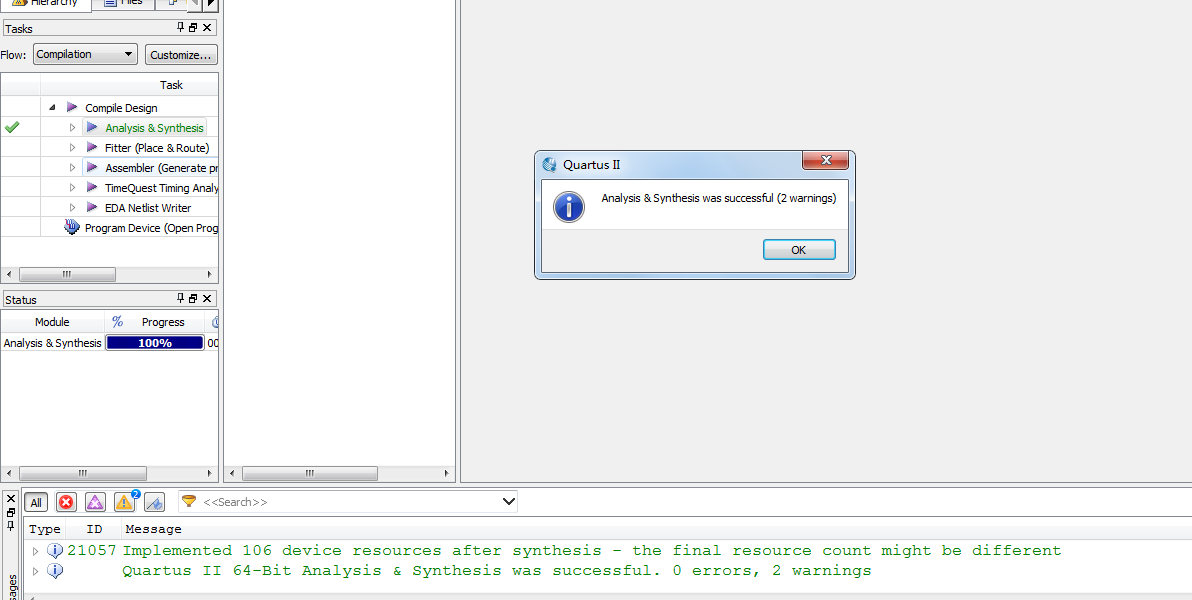

3.程序编译

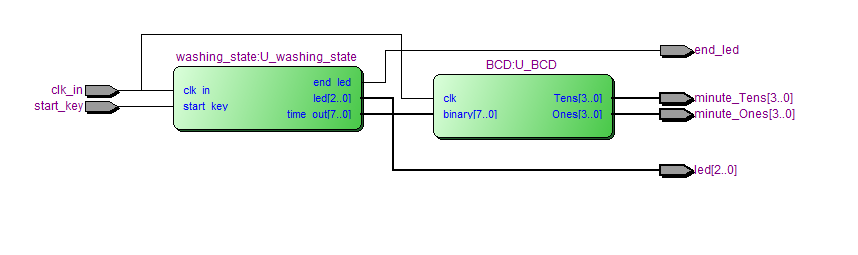

4.RTL图

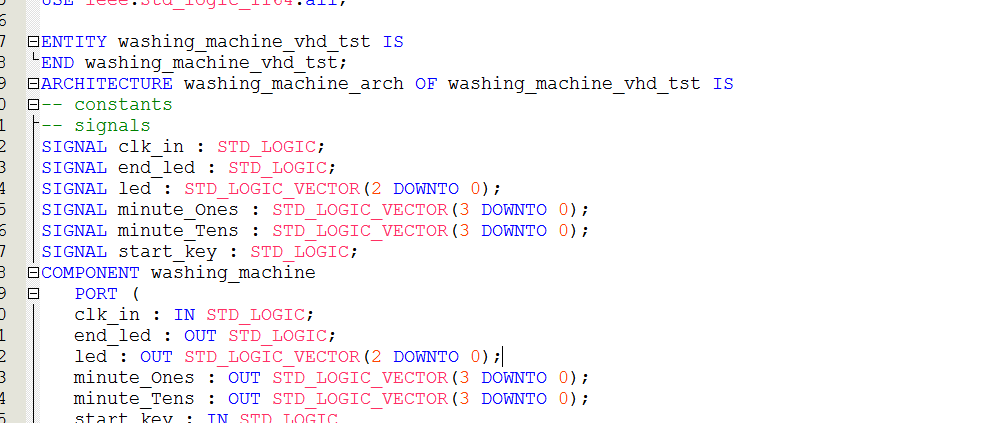

5.testbench

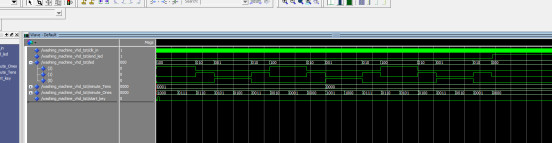

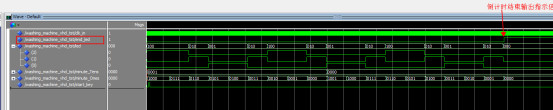

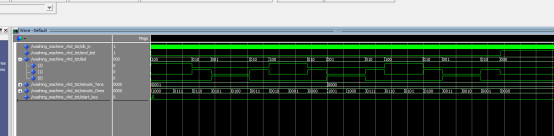

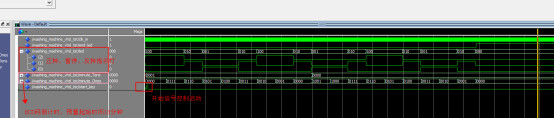

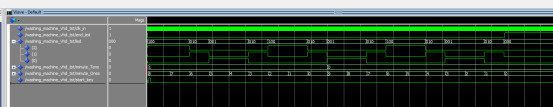

6.仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY washing_machine IS
   PORT (
      clk_in     : IN STD_LOGIC;--1Hz
      start_key  : IN STD_LOGIC;--启动按键
      led        : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--正转，反转，暂停
      end_led    : OUT STD_LOGIC;--洗衣结束信号
      minute_Tens    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--分钟十位BCD码
      minute_Ones    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--分钟个位BCD码
   );
END washing_machine;
ARCHITECTURE behaveral OF washing_machine IS
component washing_state IS
   PORT (
      clk_in     : IN STD_LOGIC;--1Hz
      start_key  : IN STD_LOGIC;--启动按键
      led        : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--正转，反转，暂停
      end_led    : OUT STD_LOGIC;--洗衣结束信号
      time_out   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--分钟时间
   );
END component;
--二进制转BCD码
component BCD IS
   PORT (
      clk      : IN STD_LOGIC;
      binary  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--二进制输入
      Tens    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--十位
      Ones    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--个位
   );
END component;
signal time_out:STD_LOGIC_VECTOR(7 DOWNTO 0);--分钟时间

BEGIN
--洗衣机状态控制模块
U_washing_state:washing_state
   PORT MAP(
      clk_in     =>clk_in,--1Hz
      start_key  =>start_key,--启动按键
      led        =>led,--正转，反转，暂停
      end_led    =>end_led,--洗衣结束信号
      time_out   =>time_out--分钟时间
   );
--二进制转BCD码
U_BCD: BCD
   PORT MAP(
      clk     =>clk_in,
      binary  =>time_out,--二进制输入
      Tens    =>minute_Tens,--十位
      Ones    =>minute_Ones--个位
   );

END behaveral;
