信号发生器设计VHDL代码Quartus仿真

名称：信号发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

信号发生器设计

信号发生器由波形选择开关控制波形的输出,分别能输出正弦波、方汉和三角波三种波

形,波形的周期为2秒(由40M有源晶振分频控制)。考虑程序的容量,每种波形在一个周期

内均取16个取样点,每个样点数据是8位（数值范围：00000000~1111111）要求将D/A变换前

的8位二进数据(以十进制方式)输出到数码管动态演示出来。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 工程文件

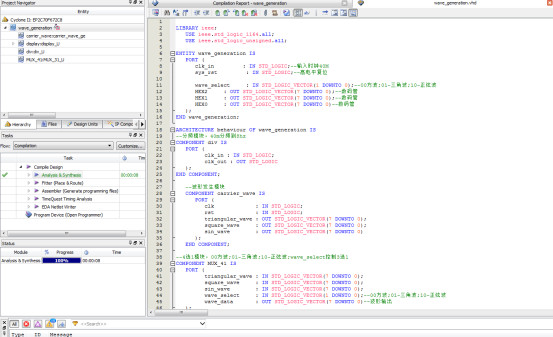

2. 程序文件

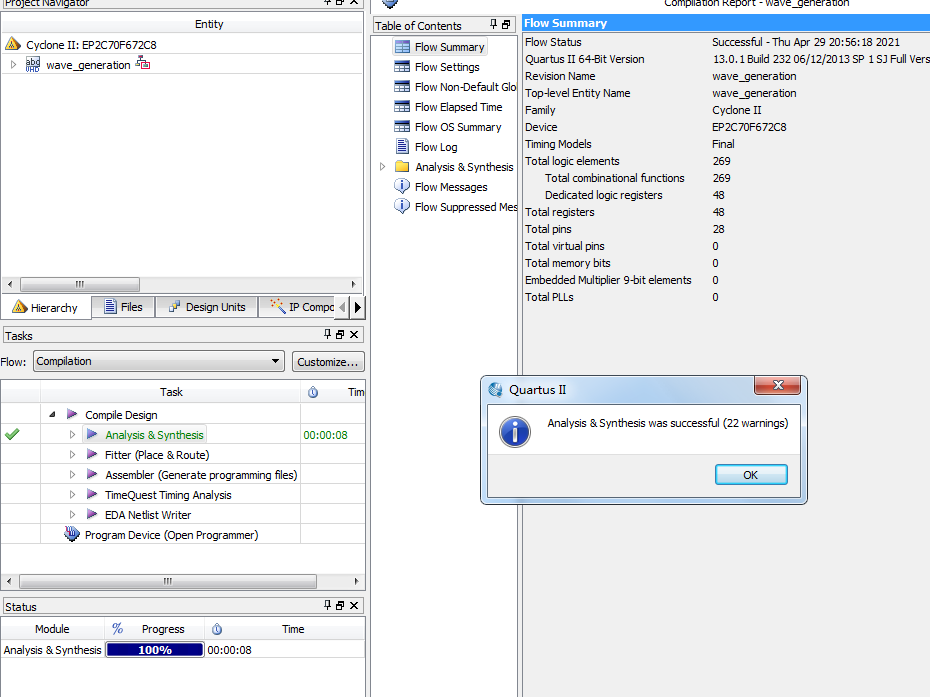

3. 程序编译

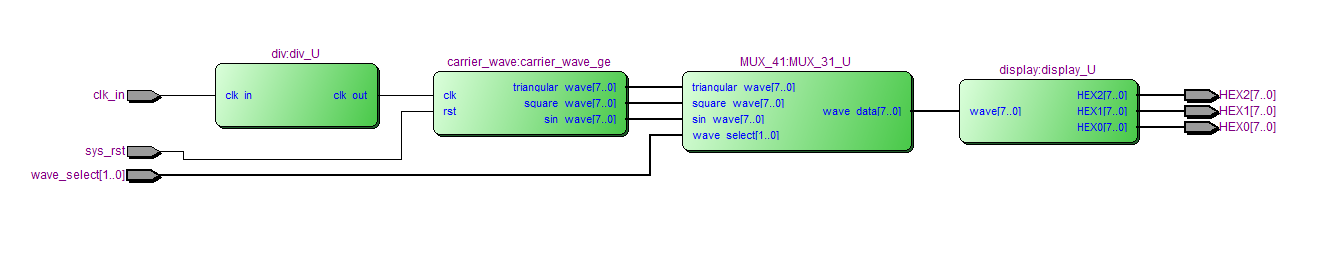

4. RTL图

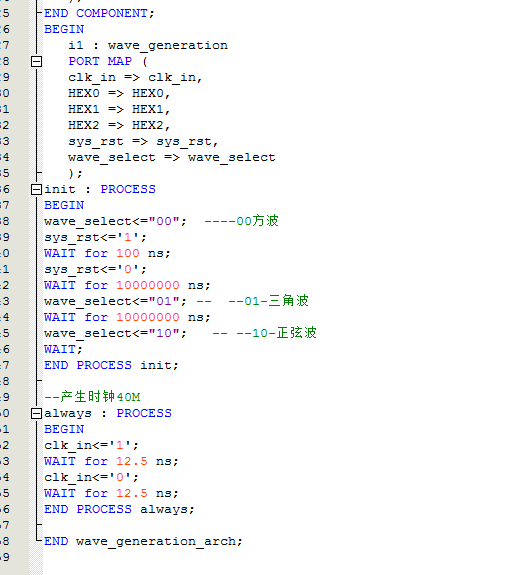

5. Testbench

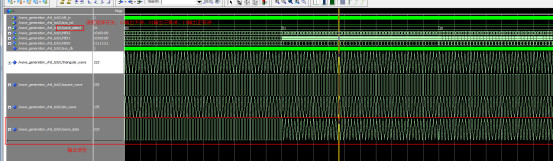

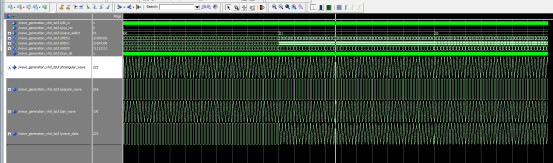

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      clk_in         : IN STD_LOGIC;--输入时钟40M
      sys_rst         : IN STD_LOGIC;--高电平复位

      wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--00方波;01-三角波;10-正弦波
HEX2     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管
HEX1     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管
HEX0     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS
--分频模块，40m分频到8hz
COMPONENT div IS
   PORT (
         clk_in : IN STD_LOGIC;
         clk_out : OUT STD_LOGIC
   );
END COMPONENT;
   --波形发生模块
COMPONENT carrier_wave IS
      PORT (
         clk             : IN STD_LOGIC;
         rst             : IN STD_LOGIC;
         triangular_wave : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
--3选1模块，00方波;01-三角波;10-正弦波;wave_select控制3选1
COMPONENT MUX_41 IS
   PORT (
         triangular_wave : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--00方波;01-三角波;10-正弦波
         wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END COMPONENT;
--数码管显示模块
COMPONENT display IS
   PORT (
      wave    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--波形
HEX2     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管
HEX1     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管
HEX0     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管
   );
END COMPONENT;
   SIGNAL sys_clk : STD_LOGIC;
   SIGNAL triangular_wave : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL square_wave     : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sin_wave        : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL wave_data       : STD_LOGIC_VECTOR(7 DOWNTO 0);--波形输出
BEGIN
--分频模块，40m分频到8hz
div_U : div
   PORT MAP(
         clk_in=>clk_in,
         clk_out=>sys_clk
   );

   --波形产生模块
   carrier_wave_ge : carrier_wave
      PORT MAP (
         clk              => sys_clk,
         rst              => sys_rst,
         triangular_wave  => triangular_wave,
         square_wave      => square_wave,
         sin_wave         => sin_wave
      );

代码文件（付费下载）：
