洗衣机控制器Verilog代码vivado ego1开发板

名称：洗衣机控制器Verilog代码vivado  ego1开发板

软件：vivado

语言：Verilog

代码功能：

洗衣机控制器

（1）设计一个洗衣机控制器，使洗衣机作如下运转：定时启动—〉正转20秒—〉暂停10秒—〉反转20秒—〉暂停10秒—〉定时不到，重复上面过程。

（2）若定时到，则停止，并发出提示信号。

（3）用两个数码管显示洗涤的预置时间（15分钟），按倒计时方式对洗涤过程作计时显示，直到时间到停机；洗涤过程由开始信号开始。

（4）三只LED灯表示正转、反转、暂停三个状态。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

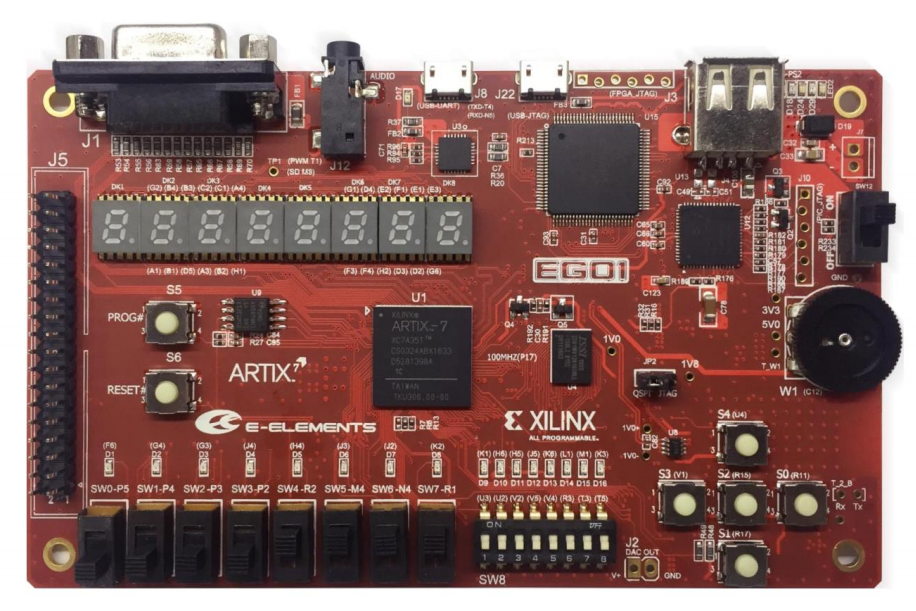

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

洗衣机设计文档.doc

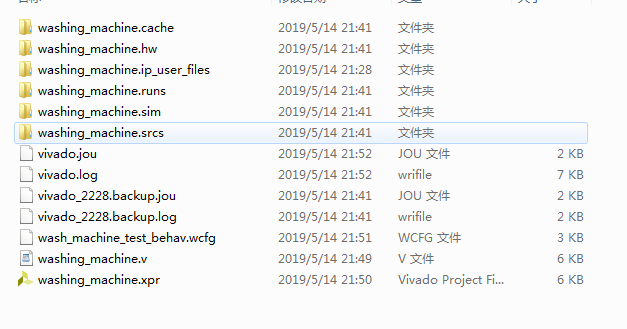

1. 工程文件

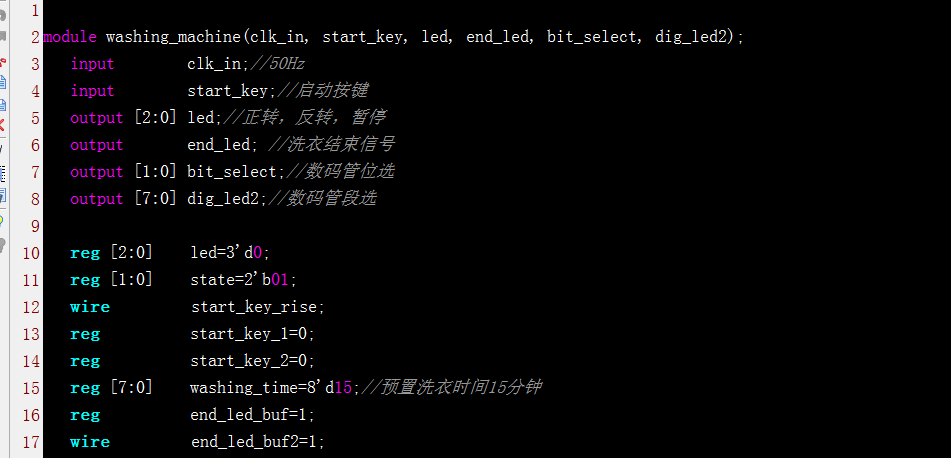

2. 程序文件

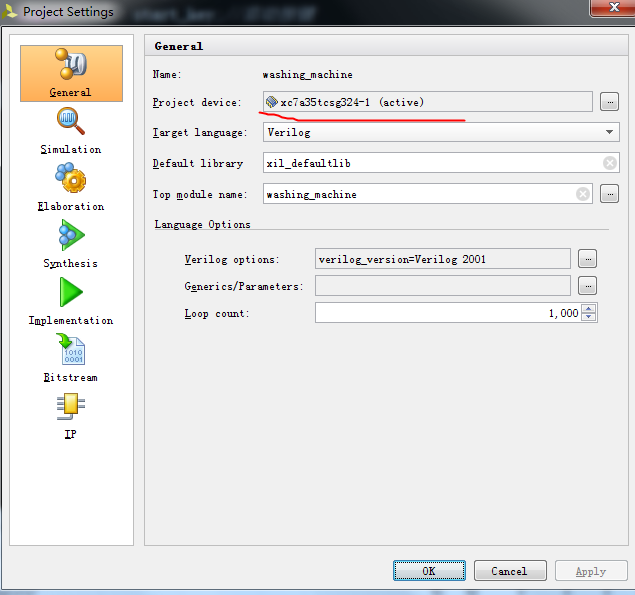

3. FPGA型号

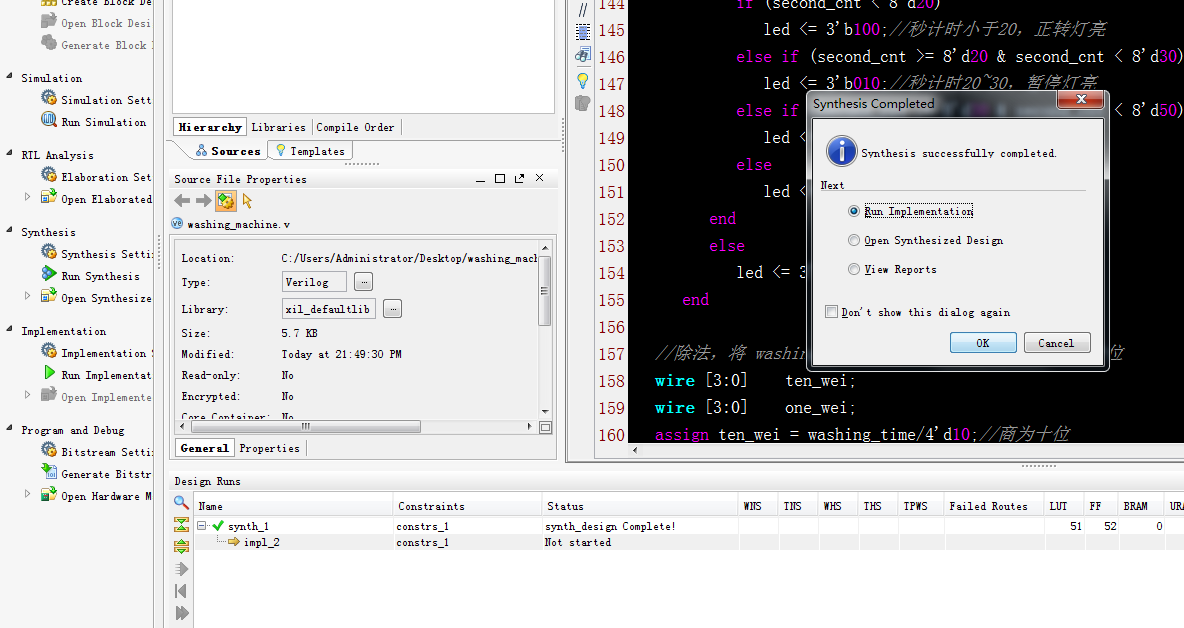

4. 程序编译

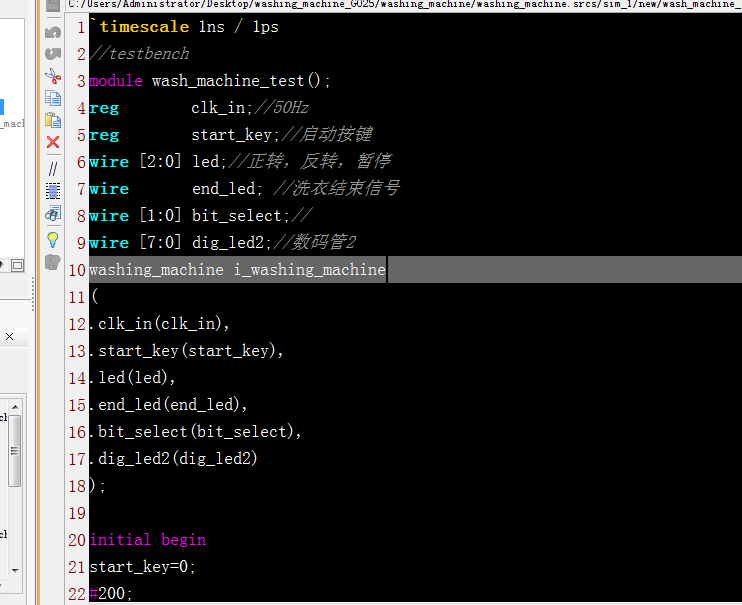

5. Testbench

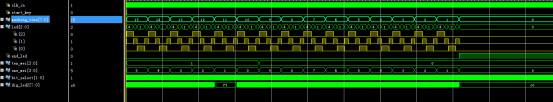

6. 仿真图

Washing_time是剩余时间倒计时，程序内预置时间15分钟倒计时，洗衣结束后end_led信号拉高，表示洗衣结束信号

Led[2:0] 是正转反转暂停信号，led[2]为正转，led[1]为暂停，led[0]为反转

数码管显示，首先把Washing_time转换为十位ten_wei和个位one_wei，然后分别扫描显示，

下图中十位=1，个位=5，1对应数码管码字为8'hf9，5对应数码管码字为8'h92，所以下图f9，92依次显示。

部分代码展示:

`timescale 1ns / 1ps
//testbench
module wash_machine_test();
reg        clk_in;//50Hz
reg        start_key;//启动按键
wire [2:0] led;//正转，反转，暂停
wire       end_led; //洗衣结束信号
wire [1:0] bit_select;//
wire [7:0] dig_led2;//数码管2
washing_machine i_washing_machine
(
.clk_in(clk_in),
.start_key(start_key),
.led(led),
.end_led(end_led),
.bit_select(bit_select),
.dig_led2(dig_led2)
);
initial begin
start_key=0;
#200;
start_key=1;//开始按键按下
#50;
start_key=0;
#100;
end
//产生时钟
always begin
clk_in=1;
#10;
clk_in=0;
#10;
end
endmodule

代码文件（付费下载）：
