名称：QuartusUART串口设计Verilog代码远程云端平台

软件：Quartus

语言：Verilog

代码功能：

UART串口设计

波特率9600,1位起始位，8位数据位，1位停止位

具有发送和接收功能

通过按键控制发送的内容

接收的数据通过led显示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

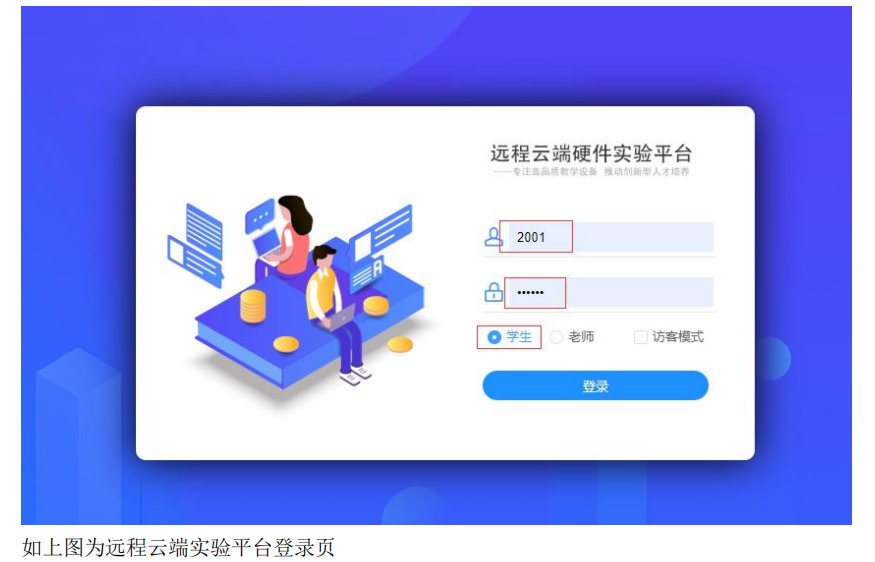

本代码已在远程云端平台验证，远程云端平台如下，其他远程云端平台可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

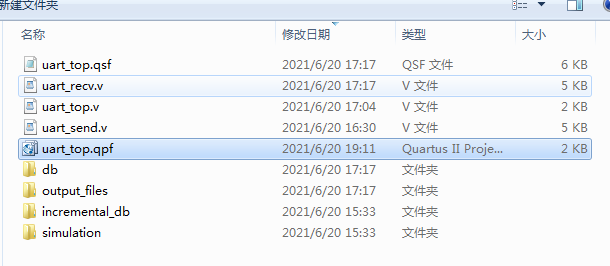

1. 工程文件

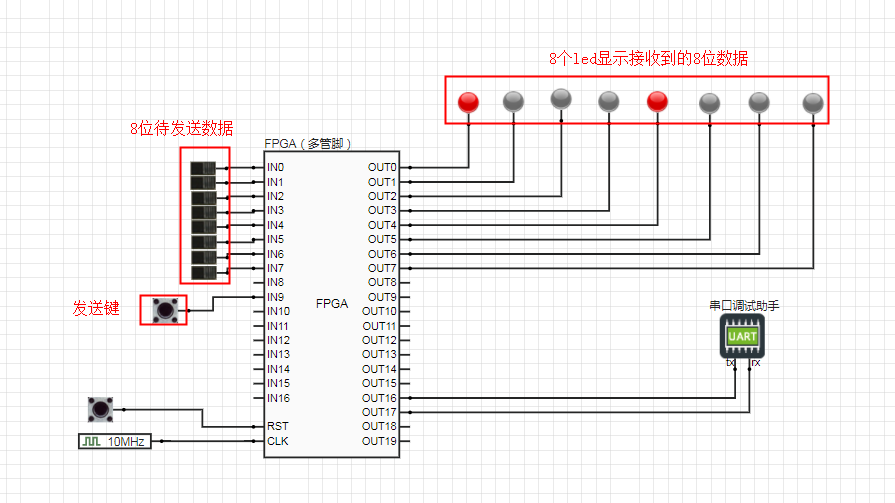

远程平台电路

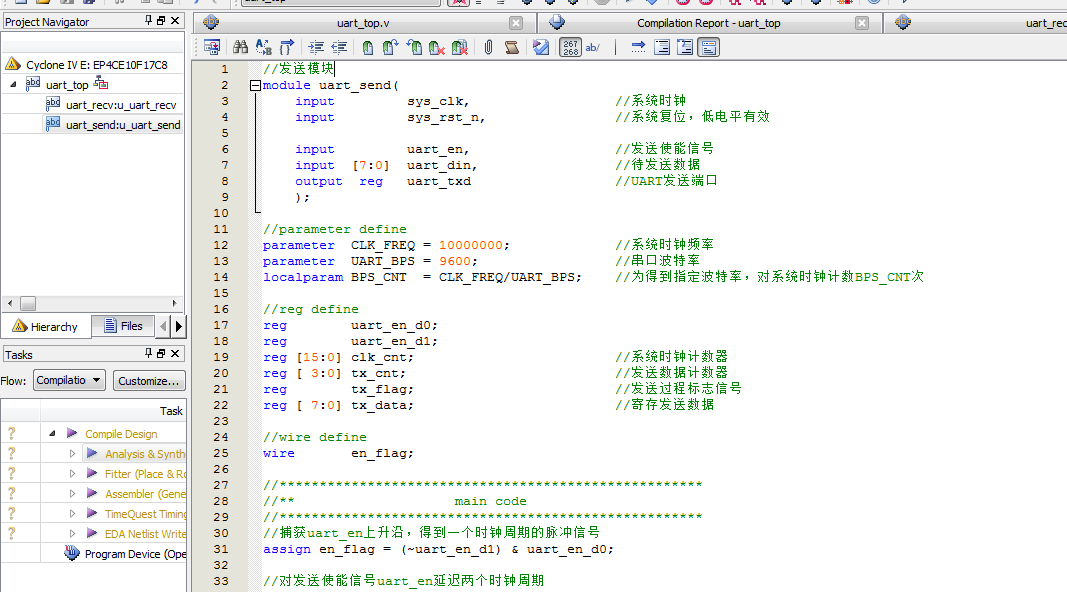

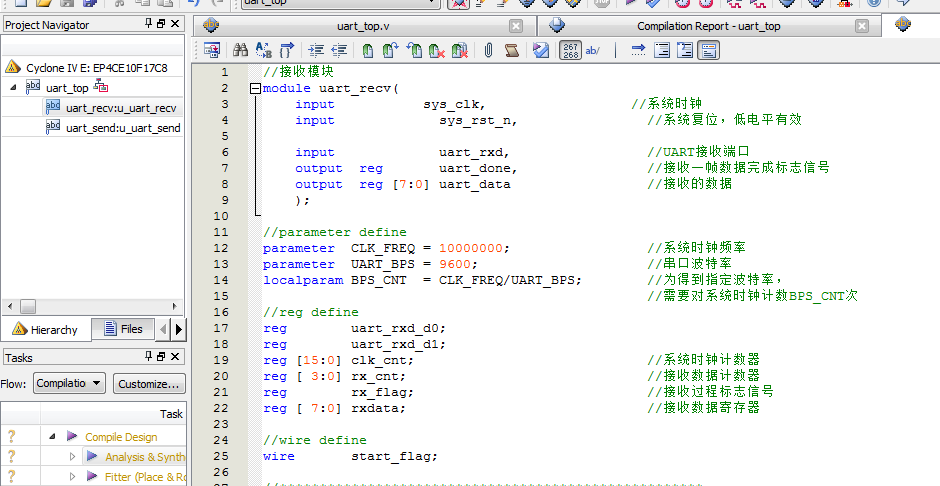

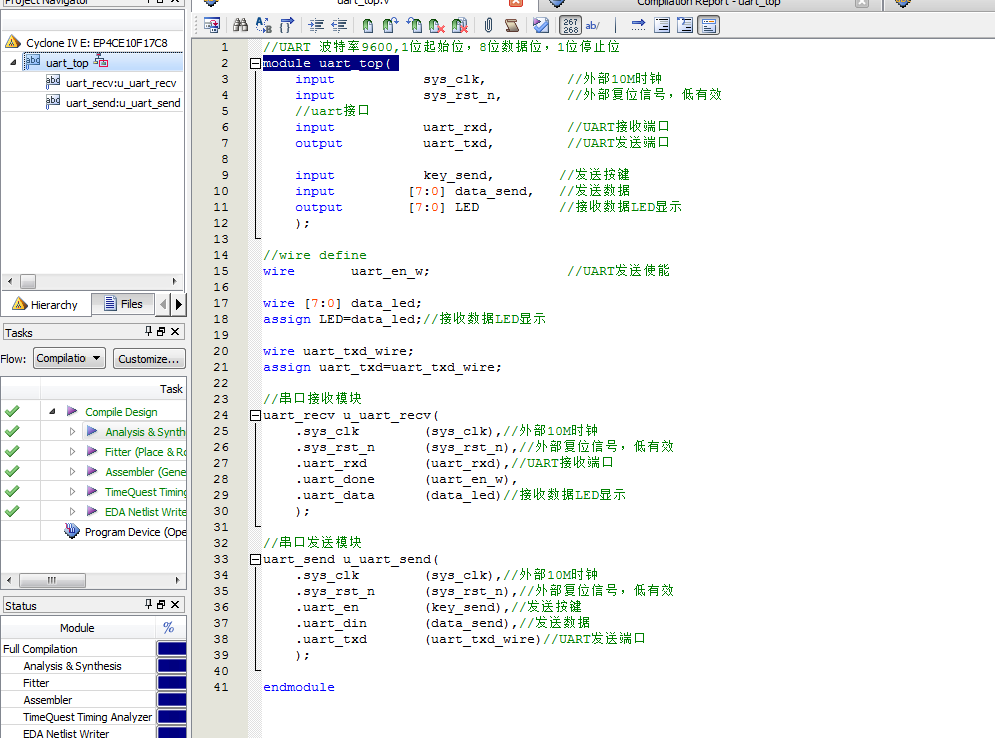

2. 程序文件

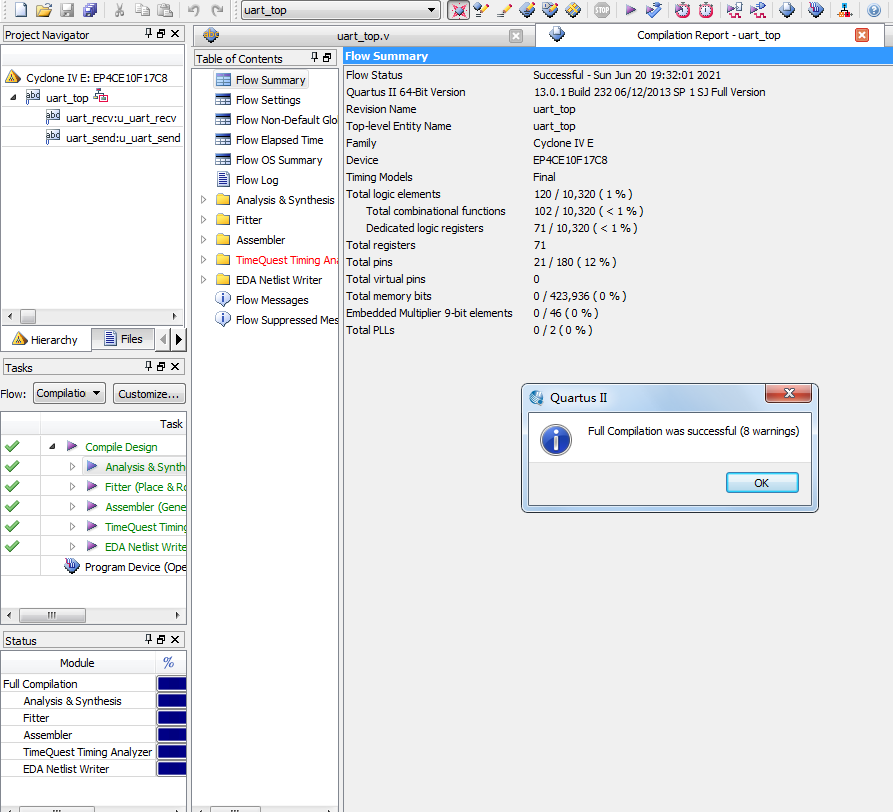

3. 程序编译

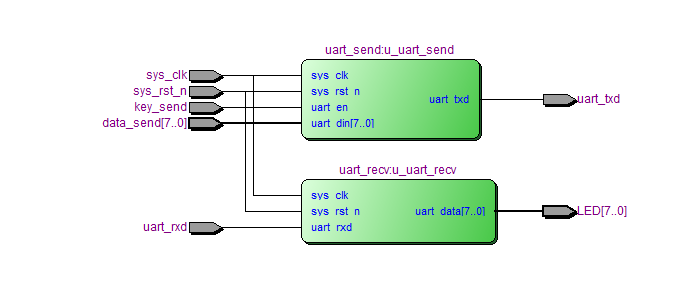

4. RTL图

5. 管脚分配

1. 工程文件

远程平台电路

2. 程序文件

3. 程序编译

4. RTL图

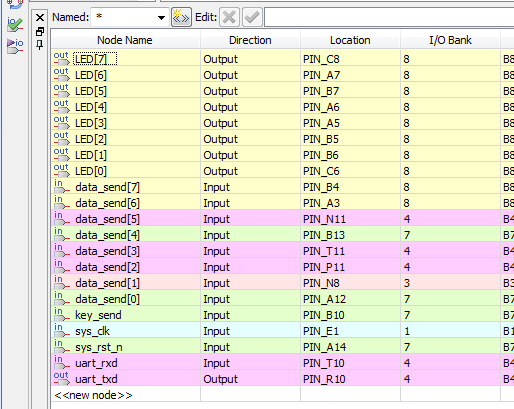

5. 管脚分配

部分代码展示:

//UART 波特率9600,1位起始位，8位数据位，1位停止位
module uart_top(
    input           sys_clk,          //外部10M时钟
    input           sys_rst_n,        //外部复位信号，低有效
    //uart接口
    input           uart_rxd,         //UART接收端口
    output          uart_txd,         //UART发送端口

 input           key_send,        //发送按键
 input         [7:0] data_send,   //发送数据
 output [7:0] LED          //接收数据LED显示
    );

//wire define
wire       uart_en_w;                 //UART发送使能
wire [7:0] data_led;
assign LED=data_led;//接收数据LED显示
wire uart_txd_wire;
assign uart_txd=uart_txd_wire;
//串口接收模块
uart_recv u_uart_recv(
    .sys_clk        (sys_clk),//外部10M时钟
    .sys_rst_n      (sys_rst_n),//外部复位信号，低有效
    .uart_rxd       (uart_rxd),//UART接收端口
    .uart_done      (uart_en_w),
    .uart_data      (data_led)//接收数据LED显示
    );

//串口发送模块
uart_send u_uart_send(
    .sys_clk        (sys_clk),//外部10M时钟
    .sys_rst_n      (sys_rst_n),//外部复位信号，低有效
    .uart_en        (key_send),//发送按键
    .uart_din       (data_send),//发送数据
    .uart_txd       (uart_txd_wire)//UART发送端口
    );
endmodule
