基于FPGA的LFSR伪随机数生成器的设计VHDL代码Xilinx ISE仿真

名称：基于FPGA的LFSR伪随机数生成器的设计VHDL代码Xilinx ISE仿真

软件：Xilinx ISE

语言：VHDL

代码功能：

本项目实现了两种不同位宽的线性反馈移位寄存器(LFSR)：

- 8位LFSR：采用多项式x^8 + x^6 + x^5 + x^4 + 1

- 5位LFSR：采用多项式x^5 + x^3 + 1

主要功能包括伪随机数生成、序列加密、测试模式验证等。

代码实现思路：

LFSR通过特定的反馈多项式实现循环移位，产生伪随机序列。核心原理是：

1. 初始化寄存器为特定值

2. 每个时钟周期进行移位操作

3. 通过异或门实现反馈逻辑

4. 输出寄存器最高位作为随机数

系统工作流程：

时钟信号 → 移位寄存器 → 反馈计算 → 输出随机数 → 循环重复

代码结构：

项目包含两个主要模块：

- Hardware_model_a：8位LFSR实现

- Hardware_model_b：5位LFSR实现

每个模块包含实体声明、架构实现和测试向量。

演示视频：

设计文档：

设计文档_part1.doc

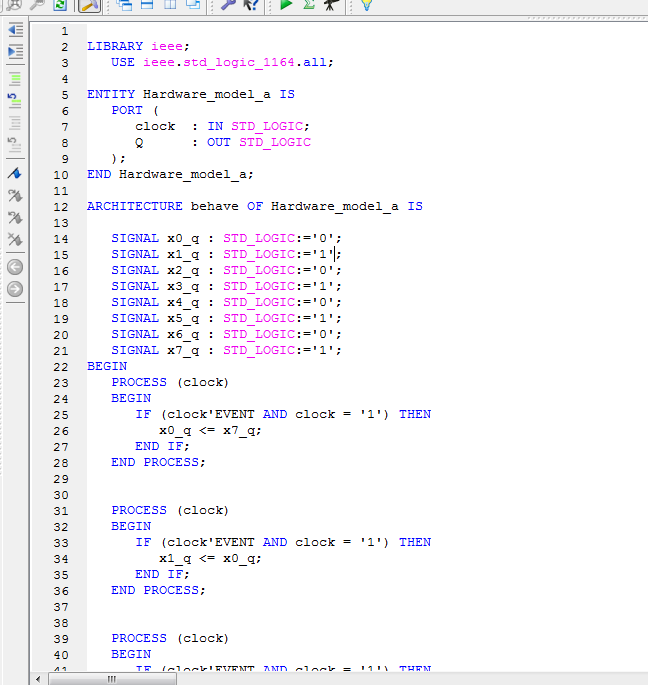

程序文件

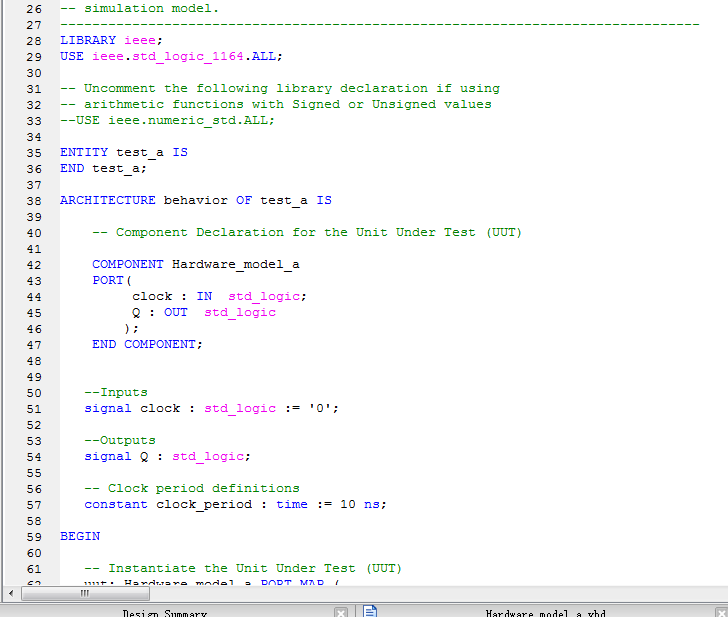

Testbench文件

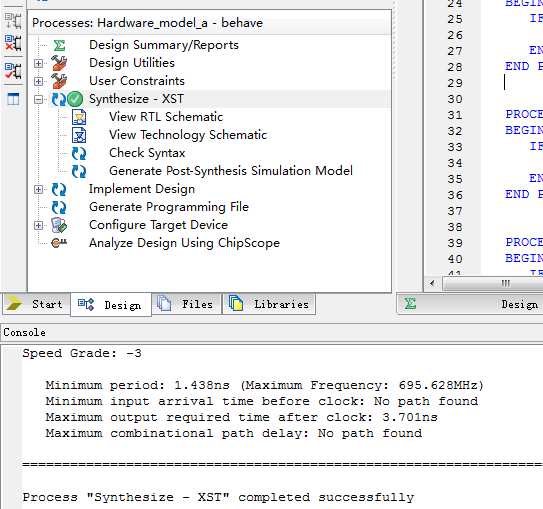

综合结果

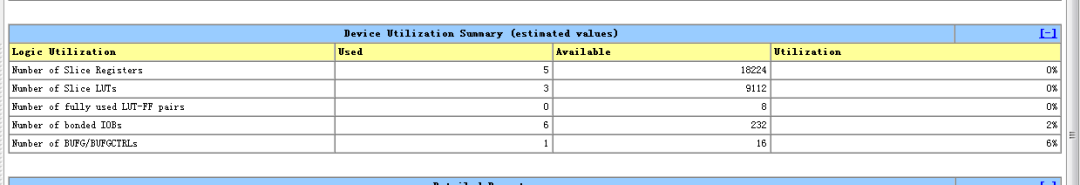

资源占用

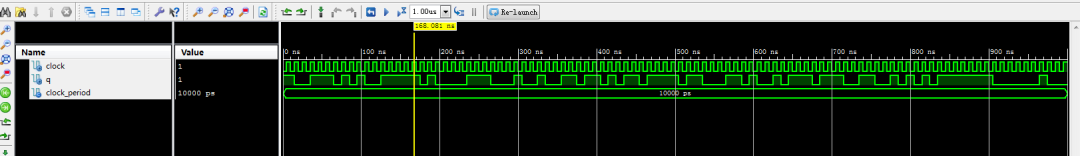

仿真图

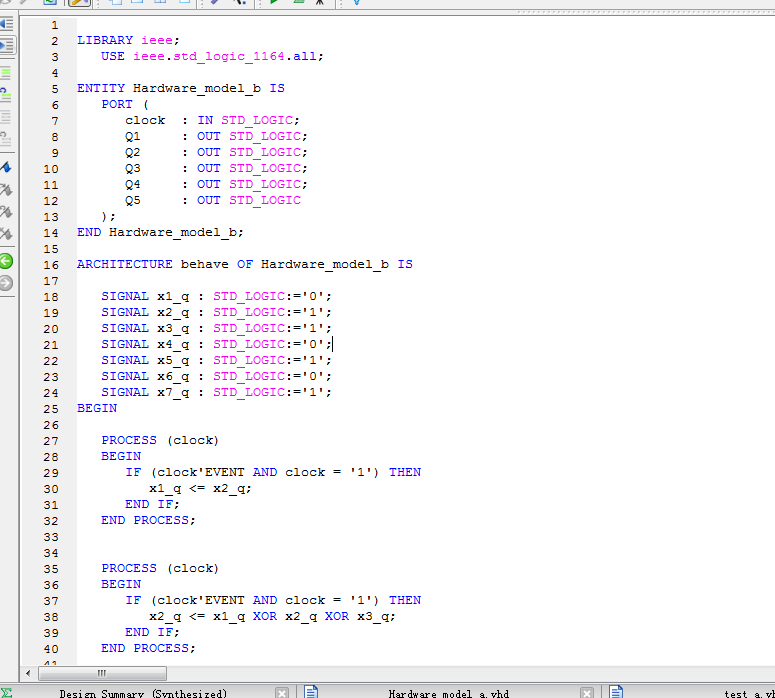

B部分

程序文件

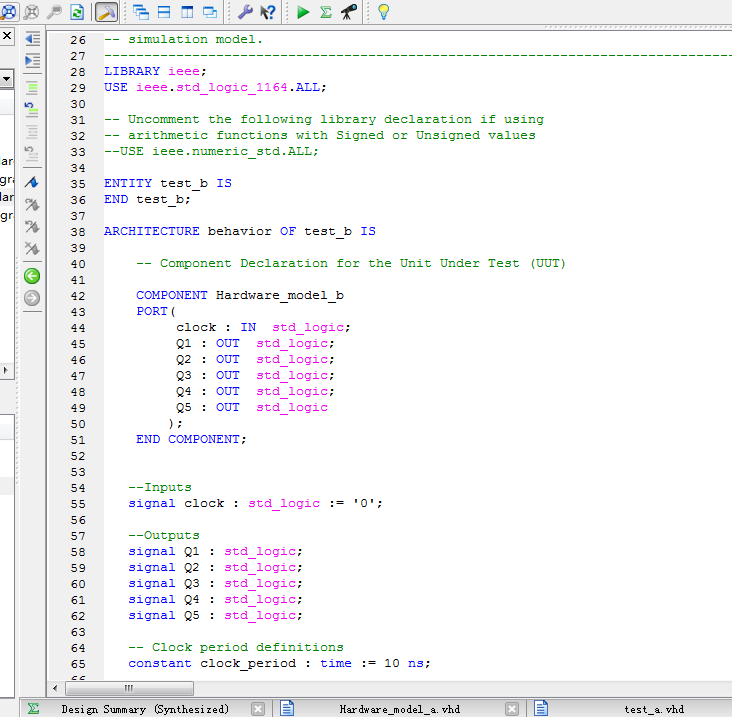

Testbench文件

综合结果

资源占用

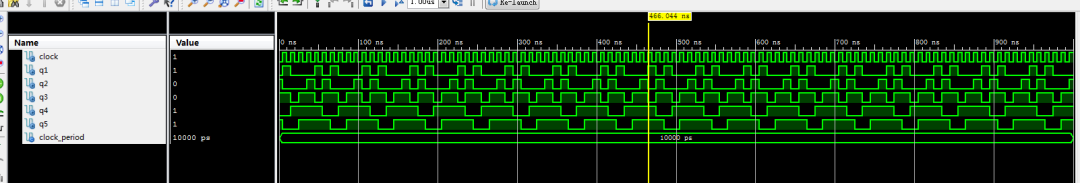

仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY Hardware_model_a IS
   PORT (
      clock  : IN STD_LOGIC;
      Q      : OUT STD_LOGIC
   );
END Hardware_model_a;
ARCHITECTURE behave OF Hardware_model_a IS

   SIGNAL x0_q : STD_LOGIC:='0';
   SIGNAL x1_q : STD_LOGIC:='1';
   SIGNAL x2_q : STD_LOGIC:='0';
   SIGNAL x3_q : STD_LOGIC:='1';
   SIGNAL x4_q : STD_LOGIC:='0';
   SIGNAL x5_q : STD_LOGIC:='1';
   SIGNAL x6_q : STD_LOGIC:='0';
   SIGNAL x7_q : STD_LOGIC:='1';
BEGIN
   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x0_q <= x7_q;
      END IF;
   END PROCESS;


   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x1_q <= x0_q;
      END IF;
   END PROCESS;


   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x2_q <= x1_q XOR x7_q;
      END IF;
   END PROCESS;


   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x3_q <= x2_q;
      END IF;
   END PROCESS;


   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x4_q <= x3_q;
      END IF;
   END PROCESS;


   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x5_q <= x4_q;
      END IF;
   END PROCESS;


   PROCESS (clock)
   BEGIN
      IF (clock'EVENT AND clock = '1') THEN
         x6_q <= x5_q;
      END IF;
   END PROCESS;
