基于FPGA的音乐播放系统的设计Verilog代码Xilinx ISE AX309开发板

名称：基于FPGA的音乐播放系统的设计Verilog代码Xilinx ISE  AX309开发板

软件：Xilinx ISE

语言：Verilog

代码功能：

本项目实现了一个完整的音乐播放系统，具有以下功能：

- 音乐播放：通过ROM存储音乐数据，实现音乐播放

- 播放控制：支持开始播放和停止播放功能

- 音调生成：根据音调代码生成不同频率的音频信号

- 显示功能：数码管显示当前播放状态和音调信息

- LED指示：LED灯显示播放状态

代码实现思路：

系统采用模块化设计，通过ROM存储音乐数据，分频器生成音频频率：

1. ROM存储：使用ROM存储音乐数据，每个地址对应一个音符

2. 分频技术：通过计数器分频生成不同频率的音频信号

3. 音调解码：将音调代码转换为对应的频率控制参数

4. 动态显示：数码管显示当前播放的音符信息

5. 状态控制：通过按键控制播放和停止状态

系统工作流程：

开始按键 → 音乐控制模块 → ROM读取音乐数据 → 音调解码 → 音频输出

停止按键 → 停止播放 → LED状态指示 → 数码管显示

代码结构：

项目采用层次化模块设计，各模块功能明确：

- music：顶层模块，系统集成

- music_ctrl：音乐控制核心模块

- musicdec：音调解码模块

- display：显示控制模块

- led_ctrl：LED控制模块

- ROM：音乐数据存储

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在AX309开发板验证，AX309开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档1.doc

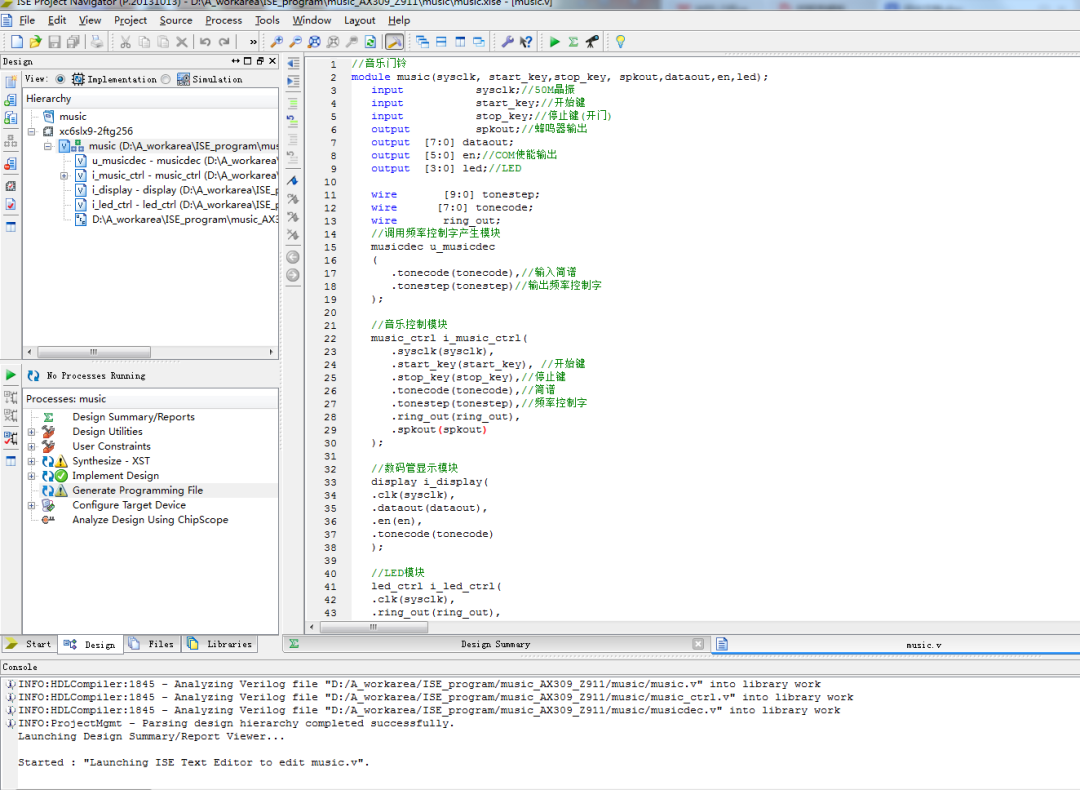

1.工程文件

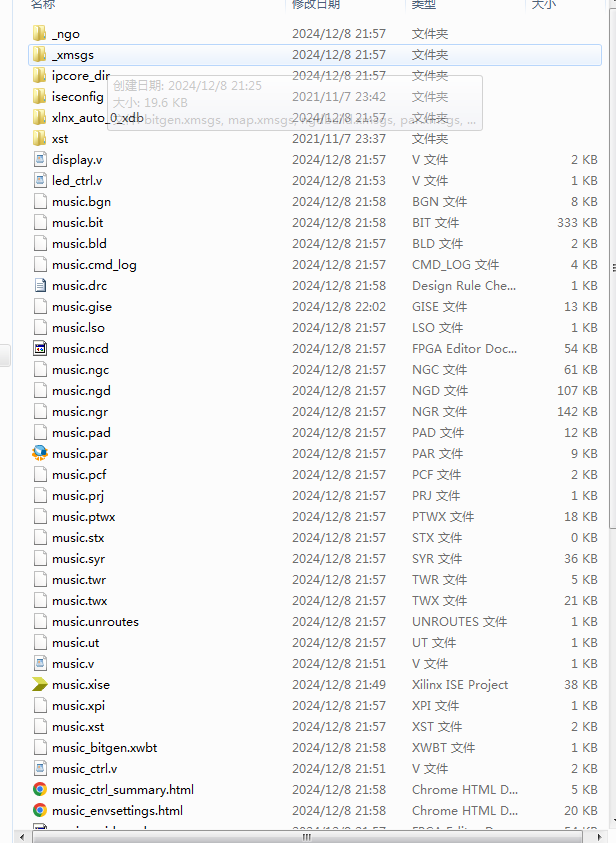

2.程序文件

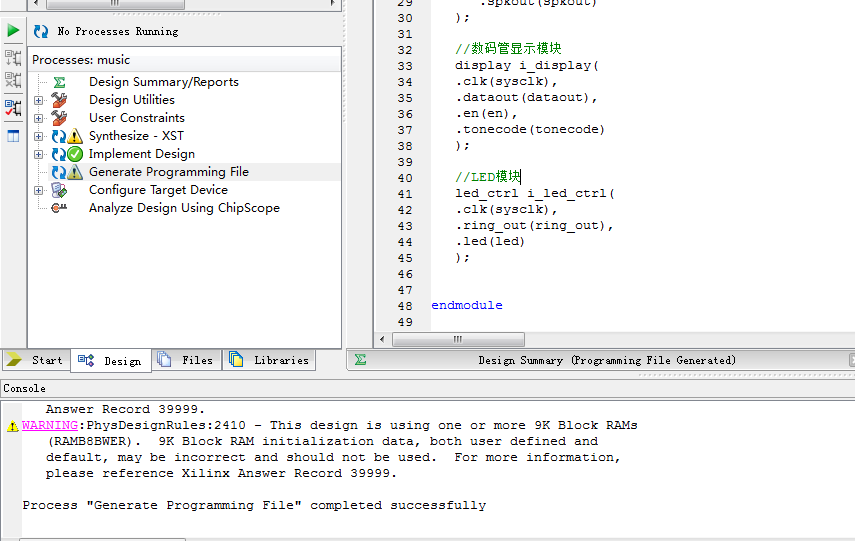

3.程序编译

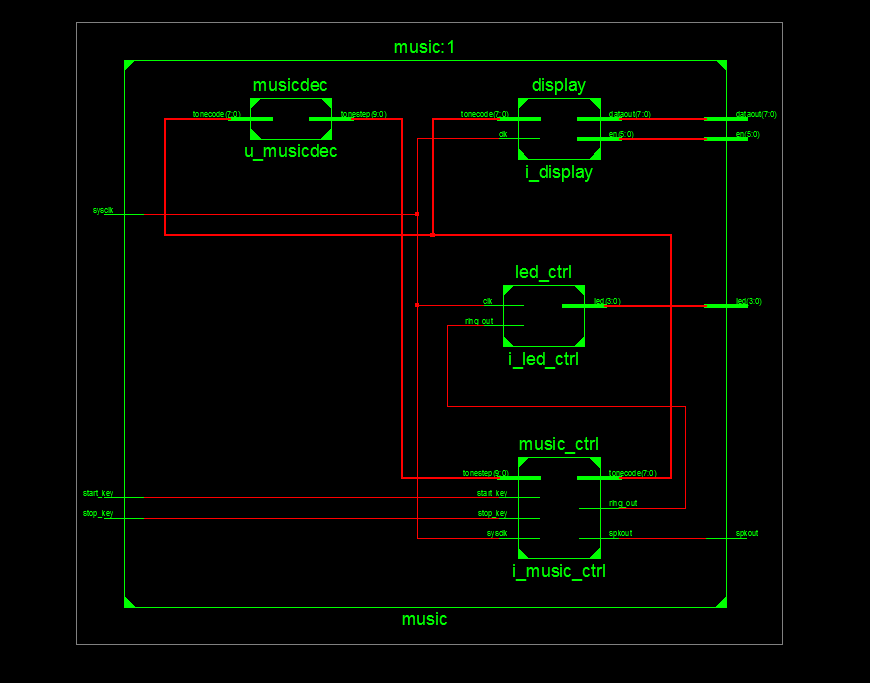

4.RTL图

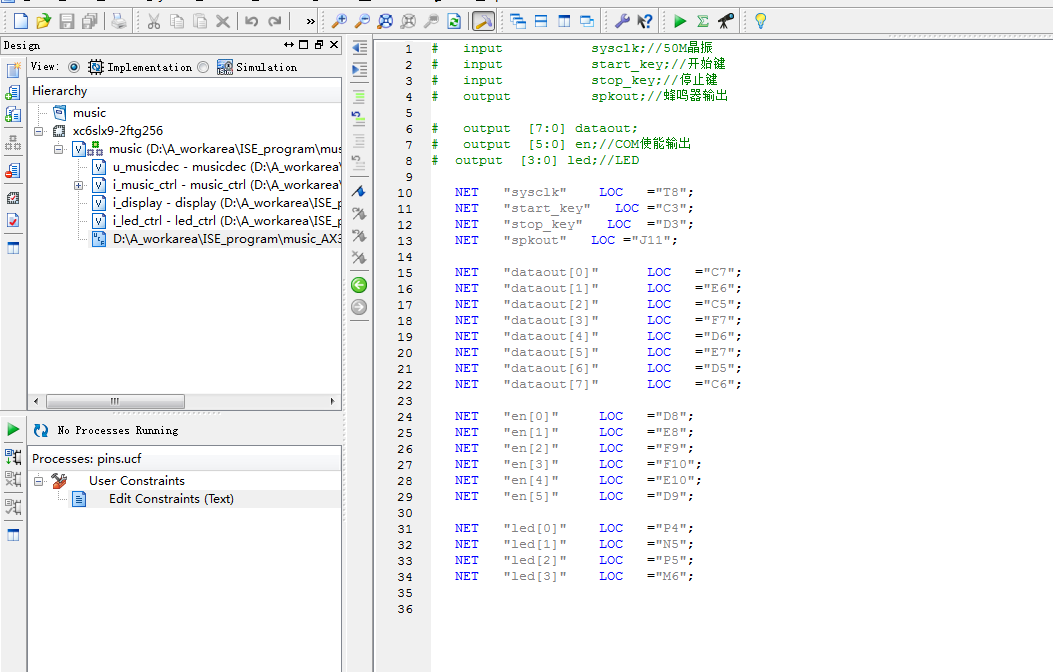

5.管脚分配

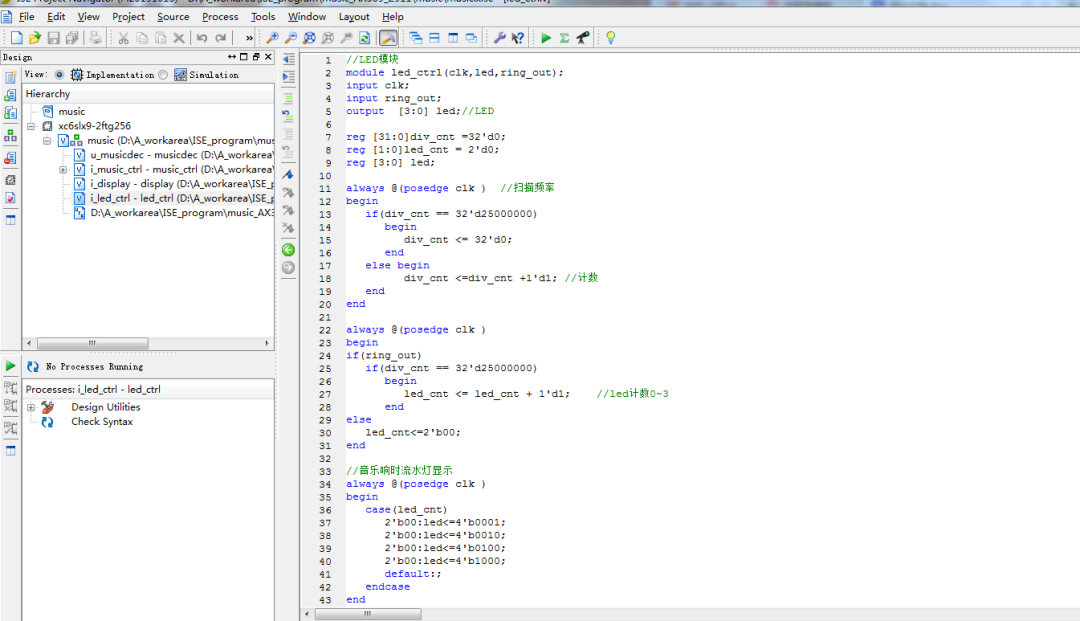

6.LED模块

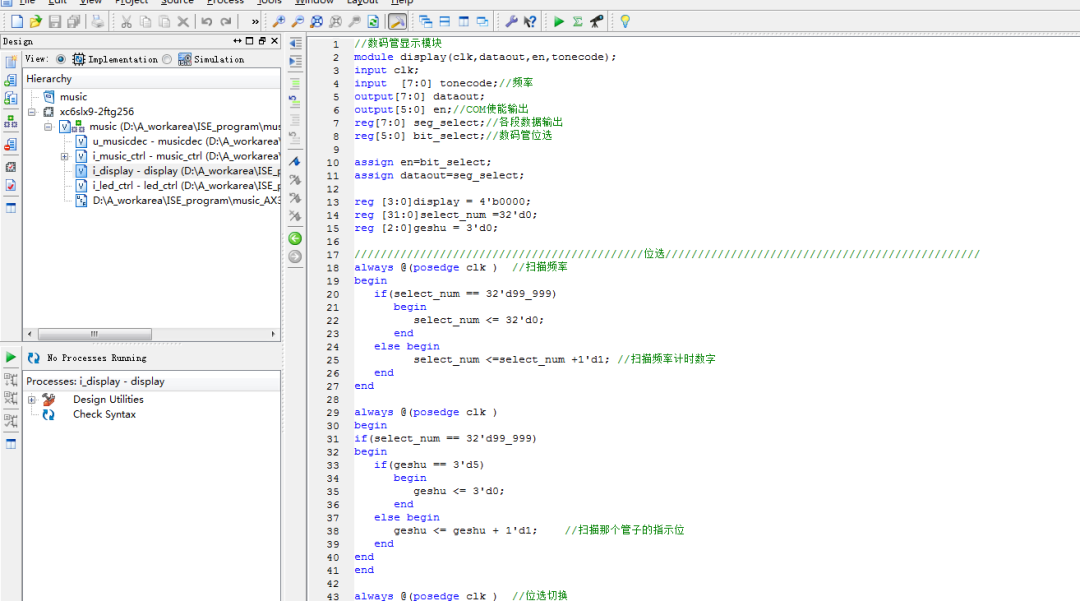

7.数码管模块

部分代码展示:

//音乐门铃
module music(sysclk, start_key,stop_key, spkout,dataout,en,led);
   input           sysclk;//50M晶振
   input           start_key;//开始键
   input           stop_key;//停止键(开门)
   output          spkout;//蜂鸣器输出
   output  [7:0] dataout;
   output  [5:0] en;//COM使能输出
output  [3:0] led;//LED
wire       [9:0] tonestep;
   wire      [7:0] tonecode;
   wire       ring_out;
   //调用频率控制字产生模块
   musicdec u_musicdec
(
.tonecode(tonecode),//输入简谱
.tonestep(tonestep)//输出频率控制字
);

//音乐控制模块
music_ctrl i_music_ctrl(
.sysclk(sysclk),
.start_key(start_key), //开始键
.stop_key(stop_key),//停止键
.tonecode(tonecode),//简谱
.tonestep(tonestep),//频率控制字
.ring_out(ring_out),
.spkout(spkout)
);
//数码管显示模块
display i_display(
.clk(sysclk),
.dataout(dataout),
.en(en),
.tonecode(tonecode)

代码文件（付费下载）：
