W25Q64 SPI读写控制 Verilog Gowin

**名称：** W25Q64 SPI读写控制 Verilog Gowin

**软件：** Gowin IDE

**语言：** Verilog

**代码功能：** 实现W25Q64 SPI Flash 的读写、ID读取及数据展示，通过按键控制读写操作和数码管显示，适用于嵌入式存储系统。

**代码实现思路：**

本设计以模块化方式实现SPI Flash 的读写控制。顶层模块通过按键消抖采集用户输入，SPI控制模块生成读写请求，SPI接口模块负责与Flash的时序通信，数码管显示模块实时反馈操作状态。整体采用状态机驱动，确保操作流程清晰可靠，各模块配合协调，便于扩展和调试。

**代码结构：**

- top：顶层模块，协调各功能模块实现整体控制。

- key_jitter：按键消抖模块，提供稳定的按键信号。

- spi_control：SPI读写控制模块，生成数据读写请求。

- spi_interface：SPI接口模块，实现与Flash的数据时序通信。

- spi_read_ctrl：读控制模块，实现Flash ID和数据的读取。

- spi_write_ctrl：写控制模块，实现数据写入和擦除操作。

- display：数码管显示模块，实时显示当前操作状态。

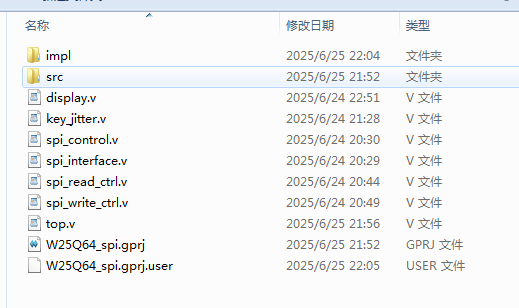

1、工程文件

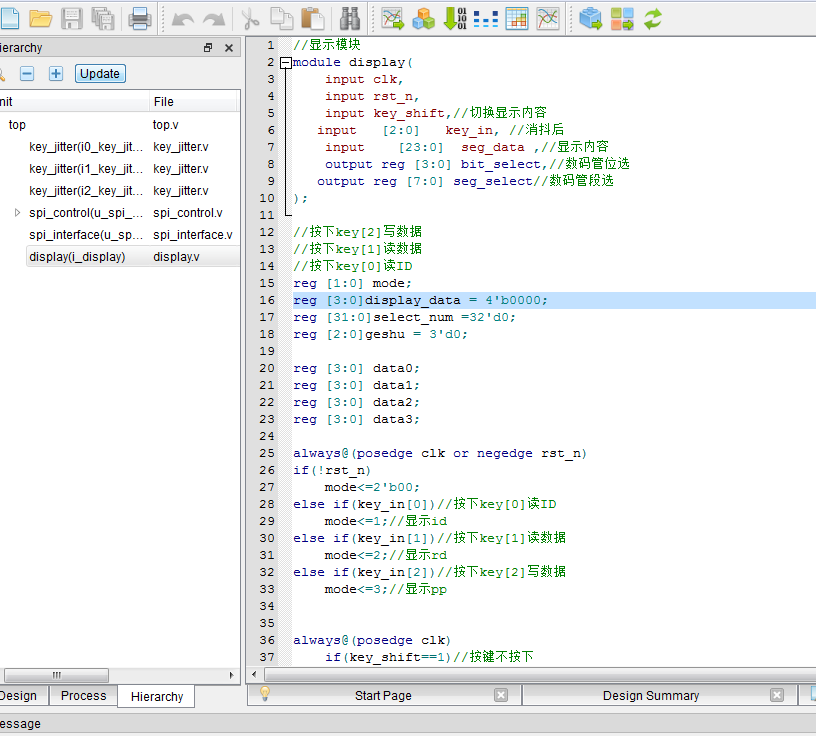

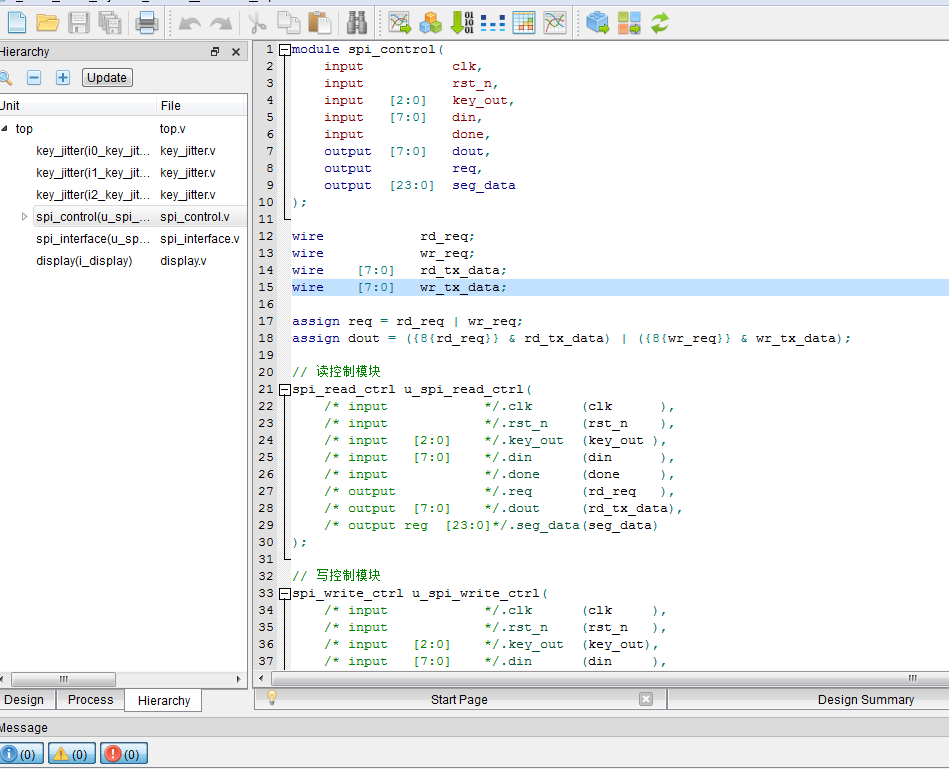

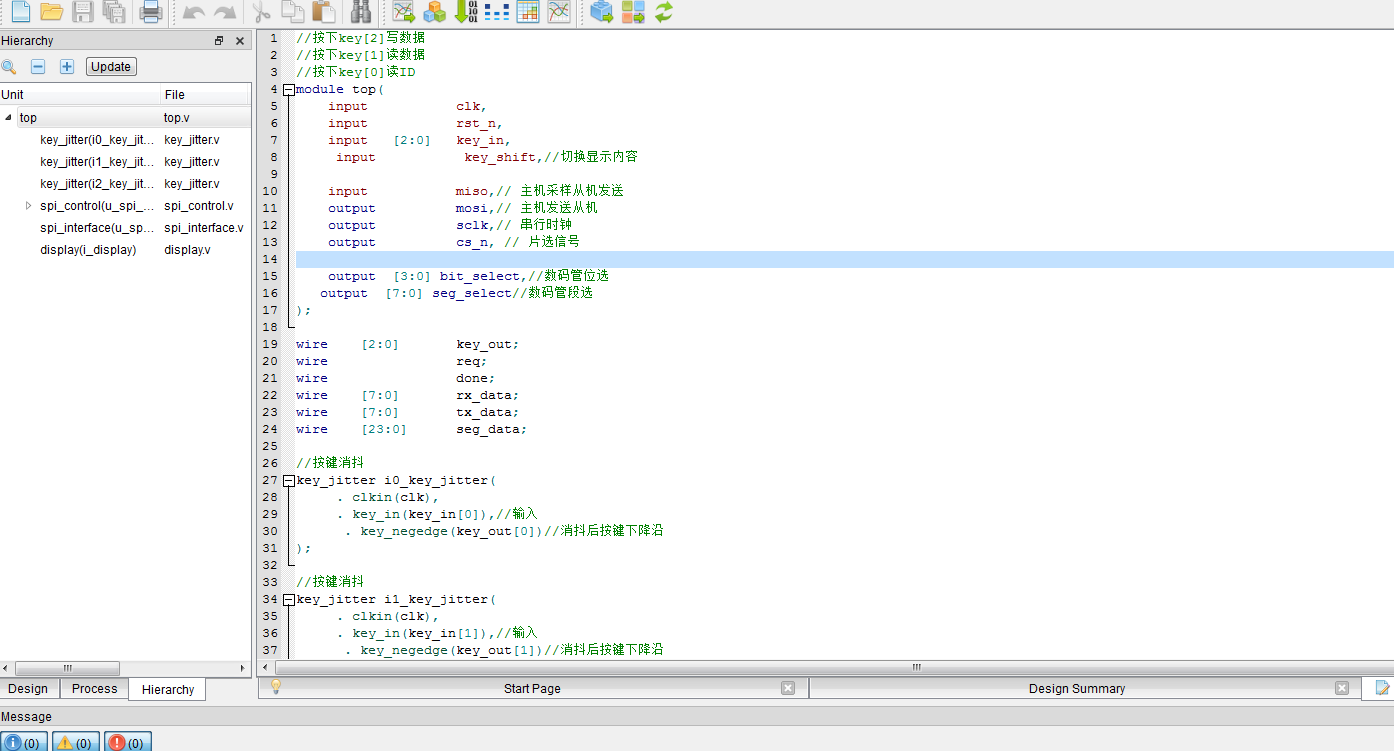

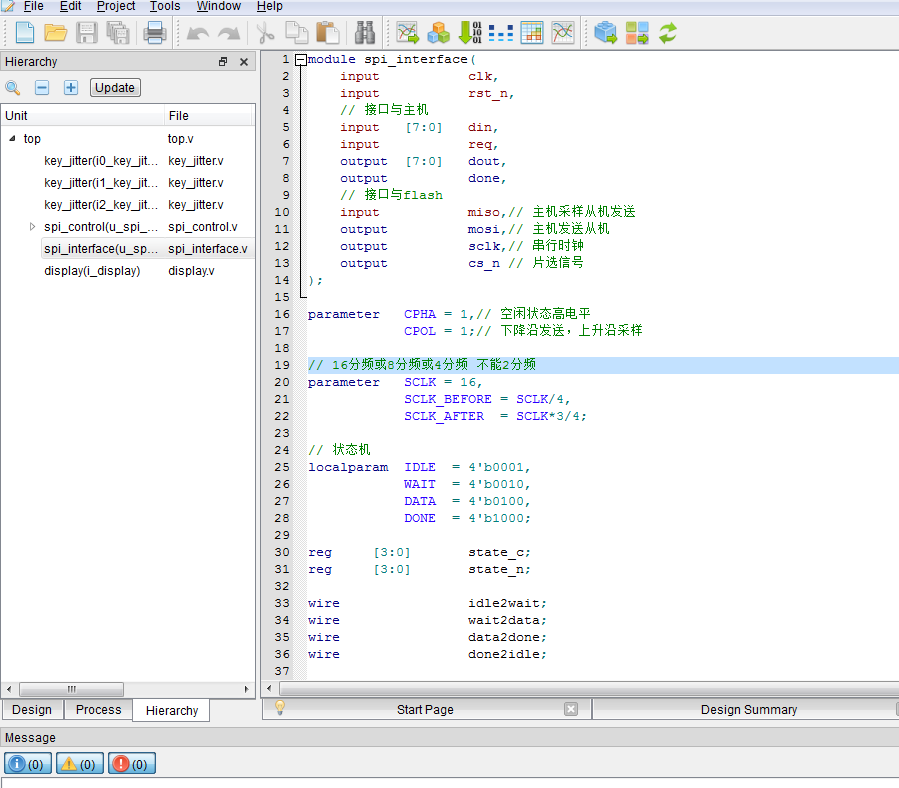

2、程序文件

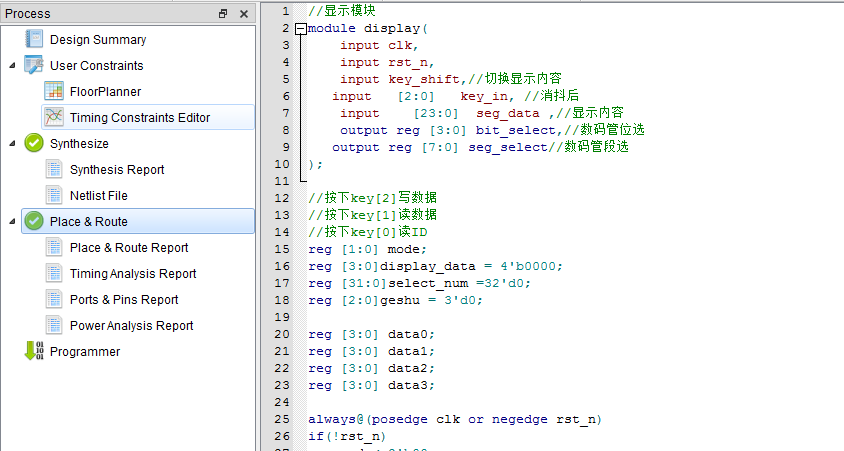

3、程序编译

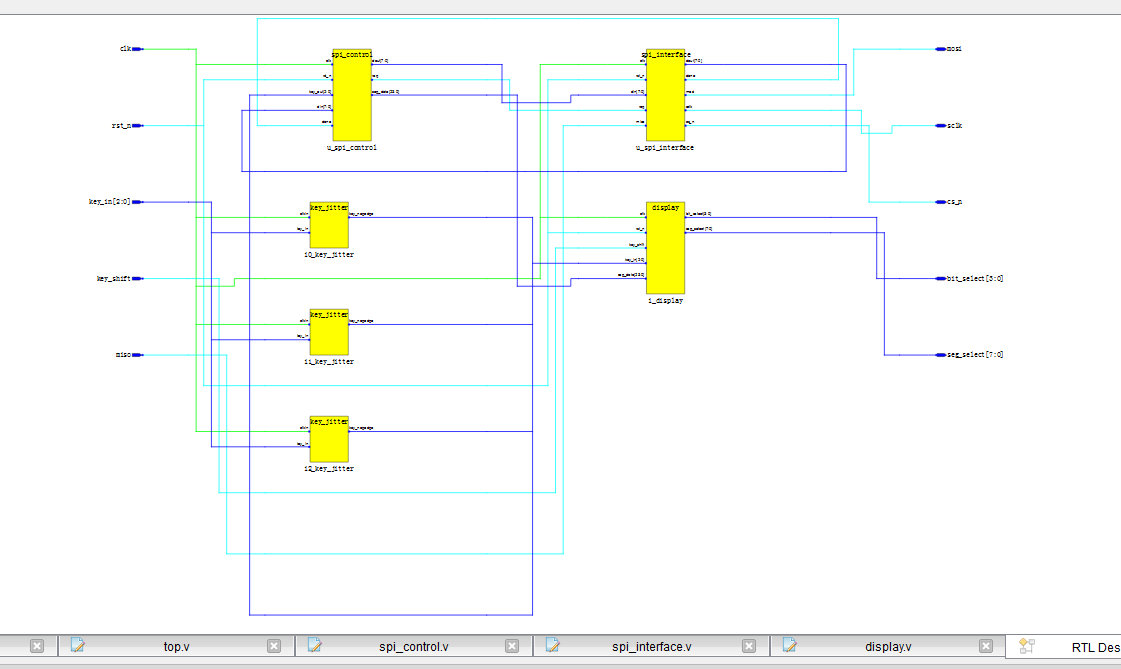

4、RTL图

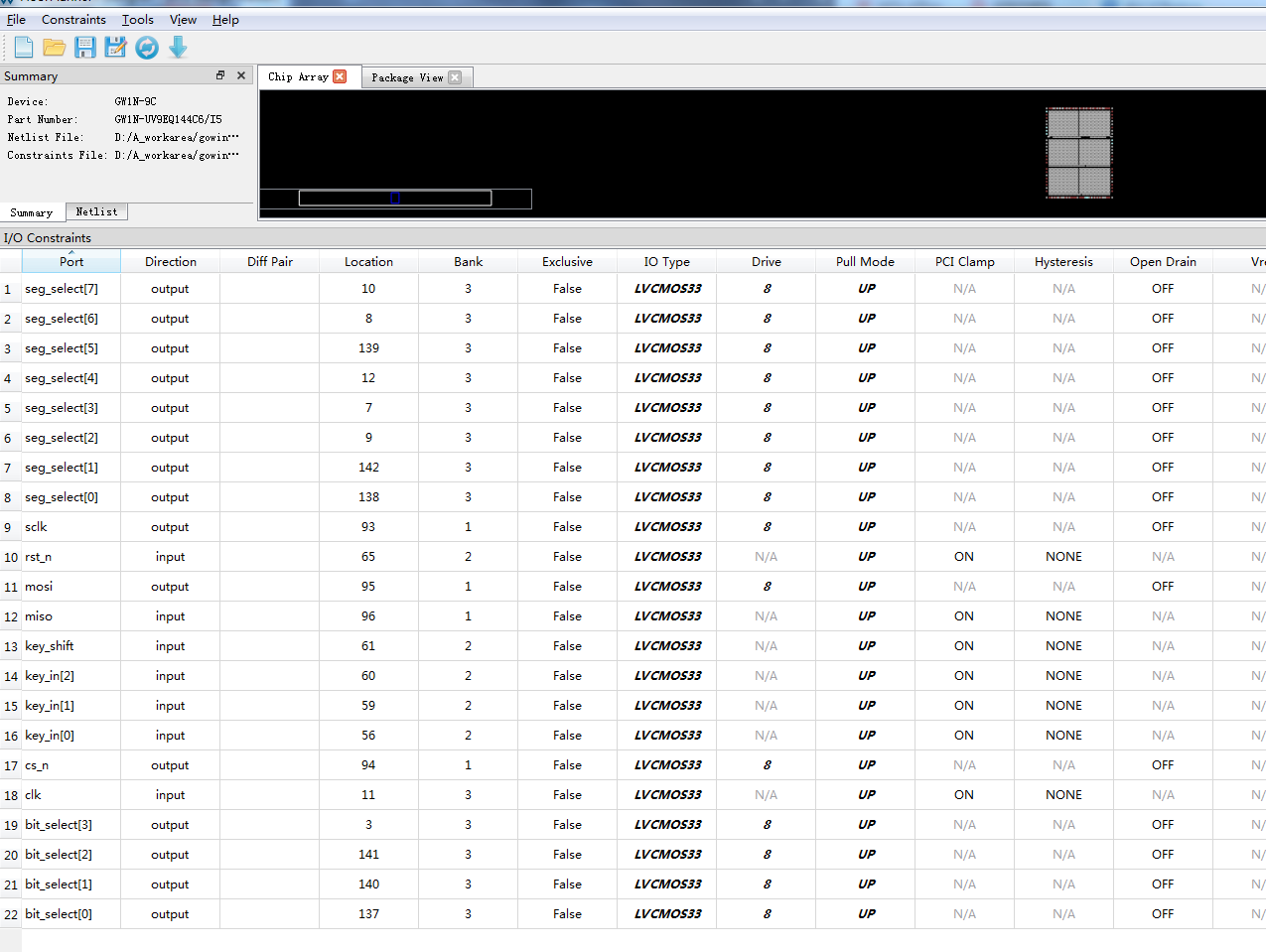

5、管脚分配

## 部分代码预览

```verilog

// 以下为top.v前100行

//按下key[2]写数据

//按下key[1]读数据

//按下key[0]读ID

module top(

    input           clk,

    input           rst_n,

    input   [2:0]   key_in,

    input           key_shift,//切换显示内容

    input           miso,// 主机采样从机发送

    output          mosi,// 主机发送从机

    output          sclk,// 串行时钟

    output          cs_n, // 片选信号

    output  [3:0]   bit_select,//数码管位选

    output  [7:0]   seg_select//数码管段选

);

wire    [2:0]       key_out;

wire                req;

wire                done;

wire    [7:0]       rx_data;

wire    [7:0]       tx_data;

wire    [23:0]      seg_data;

//按键消抖

key_jitter i0_key_jitter(

     .clkin(clk),

     .key_in(key_in[0]), //输入

     .key_negedge(key_out[0]) //消抖后按键下降沿

);

//按键消抖

key_jitter i1_key_jitter(

     .clkin(clk),

     .key_in(key_in[1]), //输入

     .key_negedge(key_out[1]) //消抖后按键下降沿

);

//按键消抖

key_jitter i2_key_jitter(

     .clkin(clk),

     .key_in(key_in[2]), //输入

     .key_negedge(key_out[2]) //消抖后按键下降沿

);

spi_control u_spi_control(

    .clk(clk),

    .rst_n(rst_n),

    .key_out(key_out),

    .din(rx_data),

    .done(done),

    .dout(tx_data),

    .req(req),

    .seg_data(seg_data)

);

spi_interface u_spi_interface(

    .clk(clk),

    .rst_n(rst_n),

    .din(tx_data),

    .req(req),

    .dout(rx_data),

    .done(done),

    .miso(miso),

    .mosi(mosi),

    .sclk(sclk),

    .cs_n(cs_n)

);

//显示模块

display i_display(

    .clk(clk),

    .rst_n(rst_n),

    .key_shift(key_shift),

    .key_in(key_out),

    .seg_data(seg_data),

    .bit_select(bit_select),

    .seg_select(seg_select)

);

endmodule

```

 代码下载（付费可见）：
