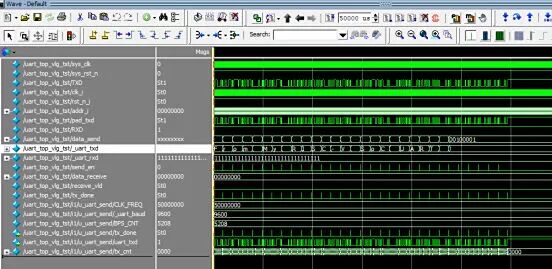

uart串口发送和接收字符串设计Verilog代码Quartus仿真

//UART接收端
module uart_recv(
    input  sys_clk,                  //系统时钟
    input             sys_rst_n,                //系统复位，低电平有效

    input             uart_rxd,                 //UART接收端口
    output  reg       uart_done,                //接收一帧数据完成标志信号
    output  reg [7:0] uart_data                 //接收的数据
    );

//parameter define
parameter  CLK_FREQ = 50000000;                 //系统时钟频率
parameter  UART_BPS = 9600;                     //串口波特率
localparam BPS_CNT  = CLK_FREQ/UART_BPS;        //为得到指定波特率，
                                                //需要对系统时钟计数BPS_CNT次
//reg define
reg        uart_rxd_d0;
reg        uart_rxd_d1;
reg [15:0] clk_cnt;                             //系统时钟计数器
reg [ 3:0] rx_cnt;                              //接收数据计数器
reg        rx_flag;                             //接收过程标志信号
reg [ 7:0] rxdata;                              //接收数据寄存器
//wire define
wire       start_flag;
//*****************************************************
//**                    main code
//*****************************************************
//捕获接收端口下降沿(起始位)，得到一个时钟周期的脉冲信号
assign  start_flag = uart_rxd_d1 & (~uart_rxd_d0);
//对UART接收端口的数据延迟两个时钟周期
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
        uart_rxd_d0 <= 1'b0;
        uart_rxd_d1 <= 1'b0;
    end
    else begin
        uart_rxd_d0  <= uart_rxd;
        uart_rxd_d1  <= uart_rxd_d0;
    end
end
//当脉冲信号start_flag到达时，进入接收过程
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        rx_flag <= 1'b0;
    else begin
        if(start_flag)                          //检测到起始位
            rx_flag <= 1'b1;                    //进入接收过程，标志位rx_flag拉高
        else if((rx_cnt == 4'd9)&&(clk_cnt == BPS_CNT/2))
            rx_flag <= 1'b0;                    //计数到停止位中间时，停止接收过程
        else
            rx_flag <= rx_flag;
    end
end
