6人倒计时抢答器设计Verilog代码Quartus仿真

名称：6人倒计时抢答器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

6人倒计时抢答器设计

1、具有复位、主持人主控按键，6个抢答按键

2、主持人控制开始，然后开始倒计时15秒

3、倒计时结束后报警，可以开始抢答

4、成功抢答者通过数码管显示编号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

抢答器仿真.doc

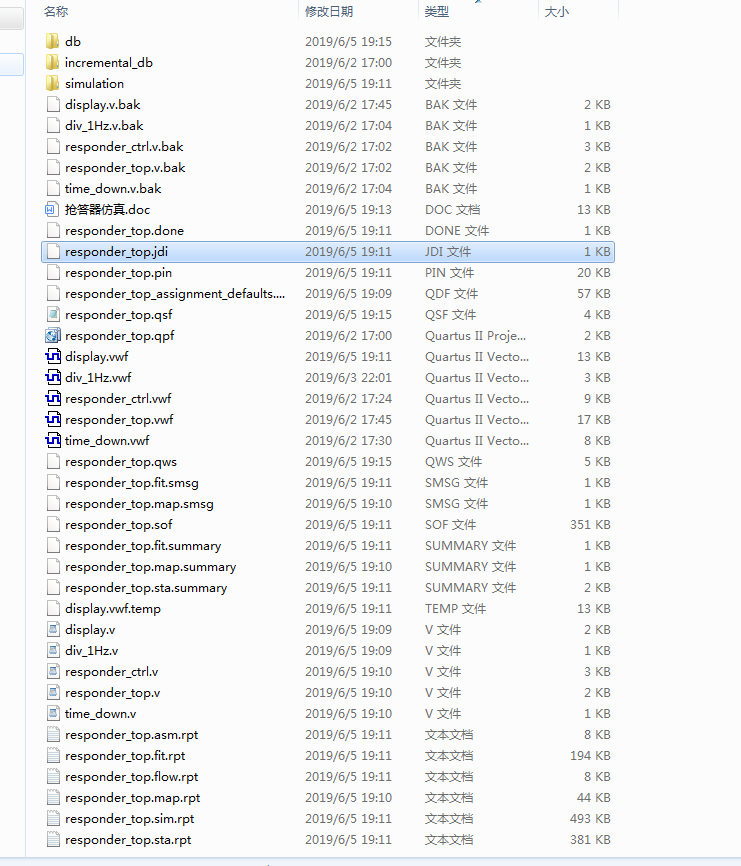

1. 工程文件

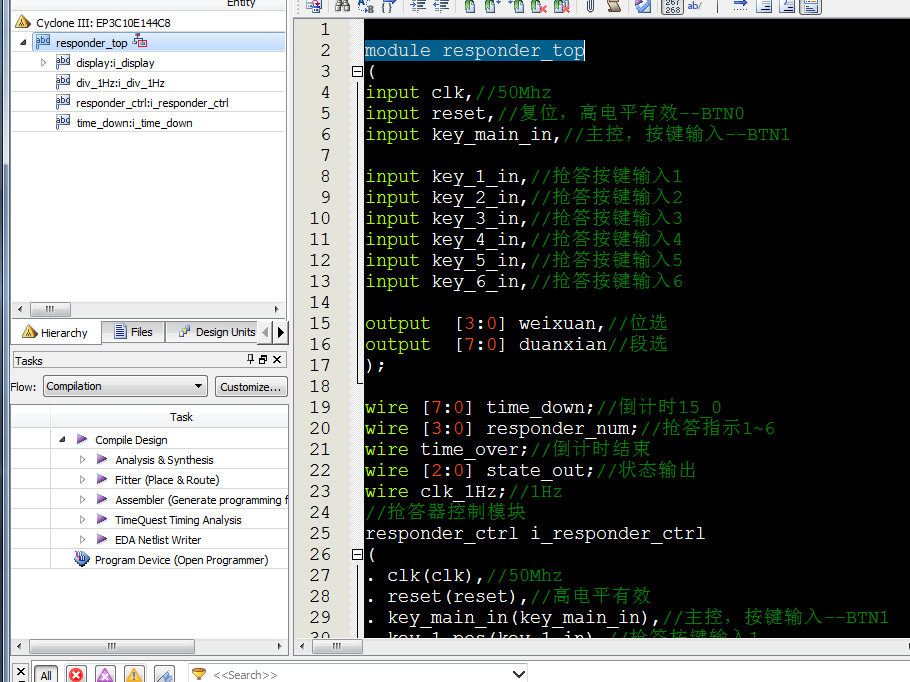

2. 程序文件

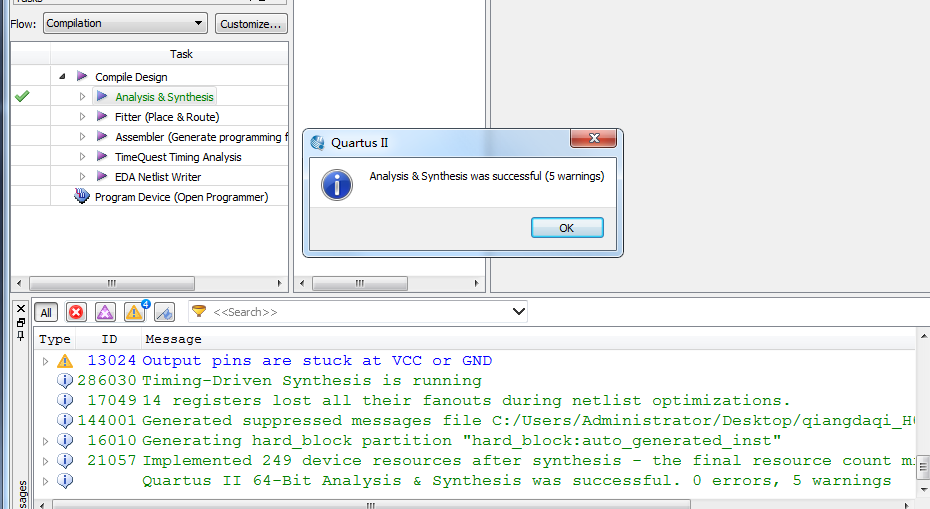

3. 程序编译

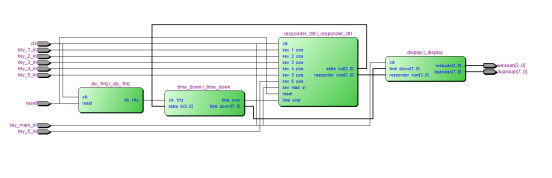

4. RTL图

5. 程序仿真

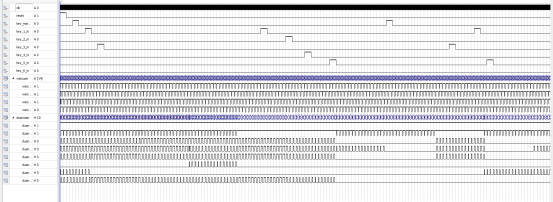

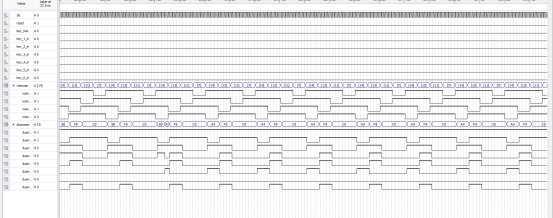

5.1 整体仿真

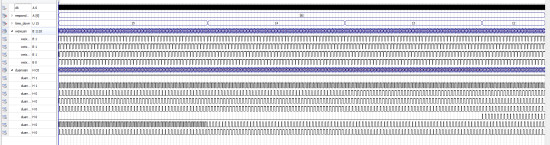

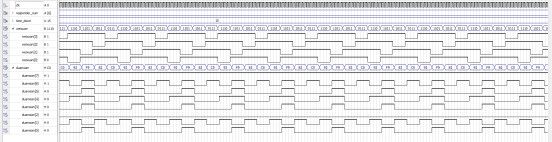

5.2 显示模块仿真

5.3 分频模块仿真

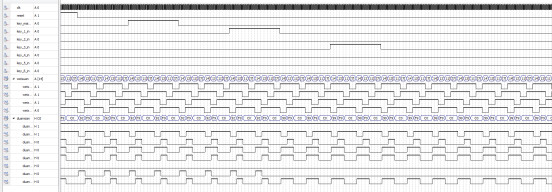

5.4 抢答控制模块仿真

5.5 倒计时模块仿真

部分代码展示:

module display
(
input clk,
input [7:0] time_down,//倒计时15_0
input [3:0] responder_num,//抢答指示1~6
output reg [3:0] weixuan,//位选,低亮
output reg [7:0] duanxian//段选,低亮
);
reg[15:0]jishu='d0;
always@(posedge clk)
begin
jishu<=jishu+16'd1;
end
reg [3:0] display_data=4'd0;
always@(posedge clk)
begin
case(jishu[4:3])//显示
2'd0:display_data<=time_down%10;//倒计时个位
2'd1:display_data<=time_down/10;//倒计时十位
2'd2:display_data<=responder_num;//抢答指示1~6
2'd3:display_data<=4'd0;
      default:;
endcase
end
always@(posedge clk)
begin
case(jishu[4:3])//位选，低亮
2'd0: weixuan<=4'b1110;
2'd1: weixuan<=4'b1101;
2'd2: weixuan<=4'b1011;
2'd3: weixuan<=4'b0111;
default:weixuan<=4'b1111;
endcase
case(display_data)//段选，低亮
0 : duanxian= (8'hc0);
1 : duanxian= (8'hf9);
2 : duanxian= (8'ha4);
3 : duanxian= (8'hb0);
4 : duanxian= (8'h99);
5 : duanxian= (8'h92);
6 : duanxian= (8'h82);
7 : duanxian= (8'hf8);
8 : duanxian= (8'h80);
9 : duanxian= (8'h90);
endcase
end
endmodule

代码文件（付费下载）：
