洗衣机控制器设计Verilog代码Quartus仿真

名称：洗衣机控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

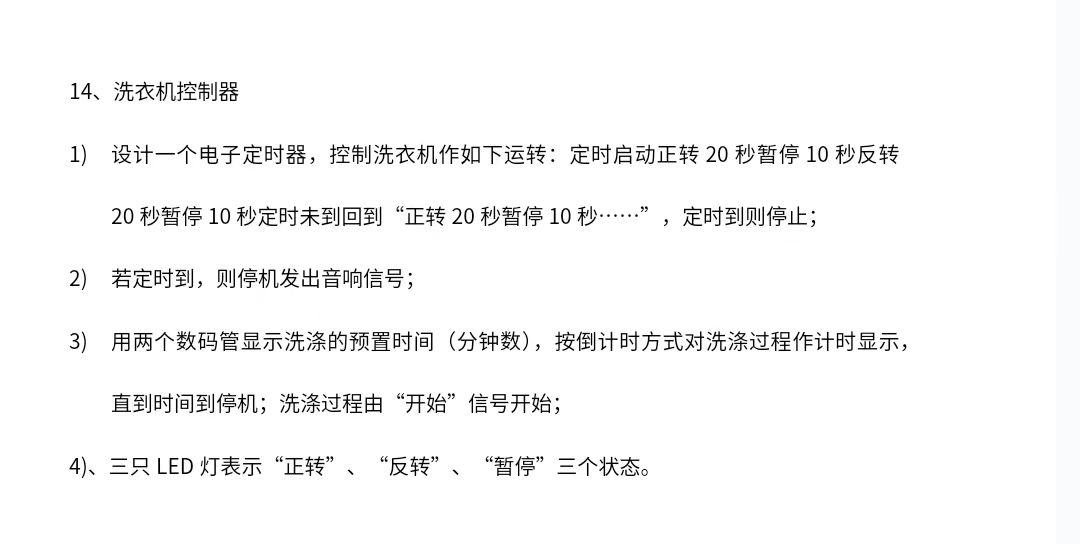

洗衣机控制器

1)设计一个电子定时器,控制洗衣机作如下运转:定时启动正转20秒暂停10秒反转20秒暂停10秒定时未到回到“正转20秒暂停10秒....,定时到则停止

2)若定时到,则停机发出音响信号;

3)用两个数码管显示洗涤的预置时间(分钟数),按倒计时方式对洗涤过程作计时显示,直到时间到停机;洗涤过程由“开始”信号开始;

4)、三只LED灯表示“正转”、“反转”、“暂停”三个状态

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

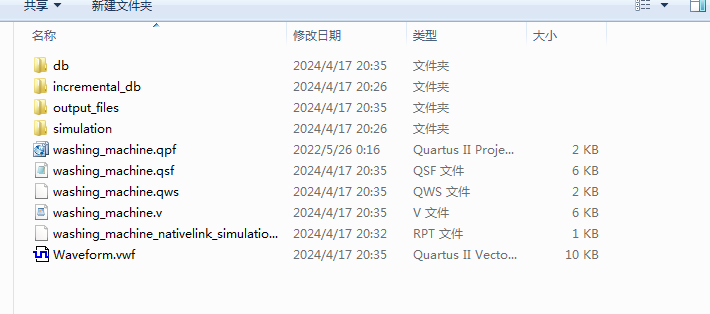

1. 工程文件

2. 程序文件

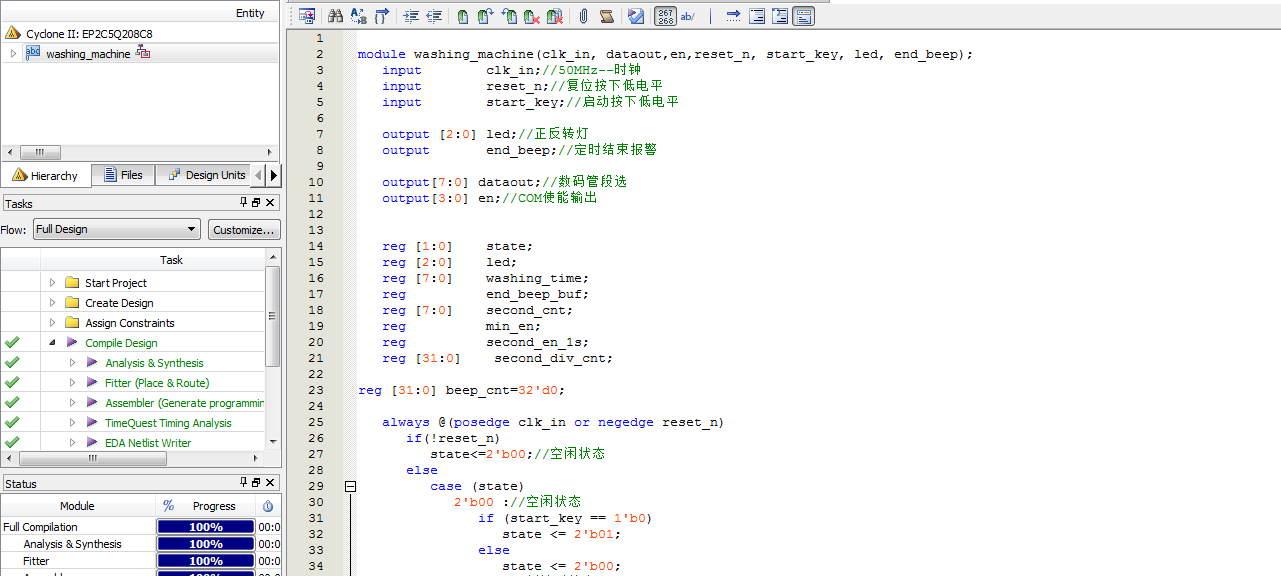

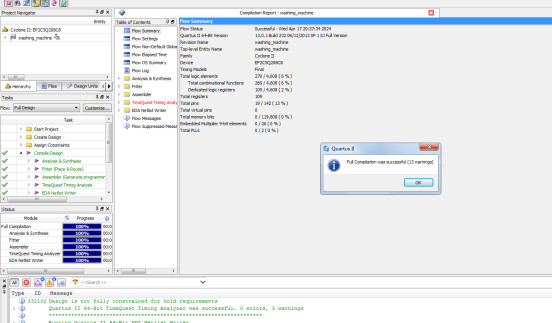

3. 程序编译

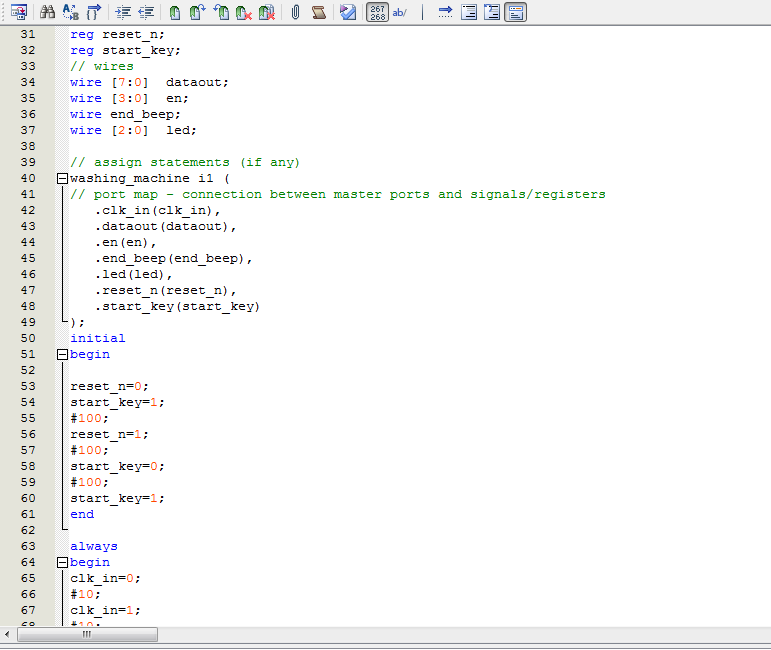

4. Testbench

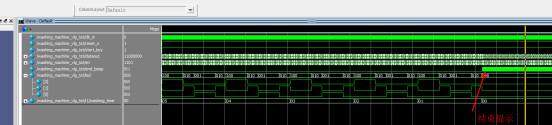

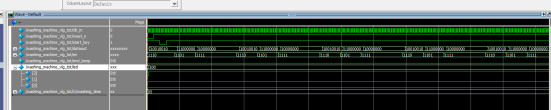

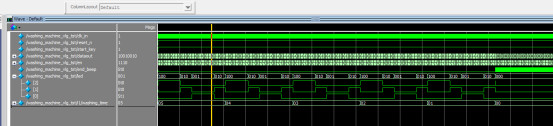

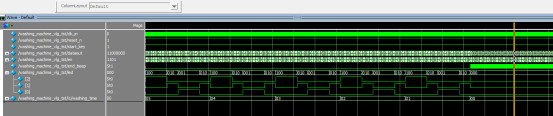

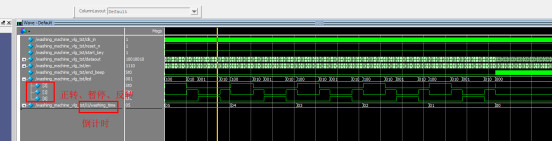

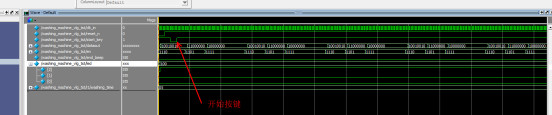

5. 仿真图

部分代码展示:

module washing_machine(clk_in, dataout,en,reset_n, start_key, led, end_beep);
   input        clk_in;//50MHz--时钟
   input        reset_n;//复位按下低电平
   input        start_key;//启动按下低电平

   output [2:0] led;//正反转灯
   output       end_beep;//定时结束报警

output[7:0] dataout;//数码管段选
output[3:0] en;//COM使能输出


   reg [1:0]    state;
   reg [2:0]    led;
   reg [7:0]    washing_time;
   reg          end_beep_buf;
   reg [7:0]    second_cnt;
   reg          min_en;
   reg          second_en_1s;
   reg [31:0]    second_div_cnt;

reg [31:0] beep_cnt=32'd0;
   always @(posedge clk_in or negedge reset_n)
if(!reset_n)
state<=2'b00;//空闲状态
else
         case (state)
            2'b00 ://空闲状态
               if (start_key == 1'b0)
                  state <= 2'b01;
               else
                  state <= 2'b00;
            2'b01 ://倒计时状态
               if (washing_time > 8'b00000000)
                  state <= 2'b01;
               else
                  state <= 2'b10;
            2'b10 ://结束
state <= 2'b10;
            default :
               state <= 2'b00;
         endcase

   always @(posedge clk_in)
      begin
         if (state == 2'b10)//结束计数
            beep_cnt <=beep_cnt+ 1'b1;
      end

   always @(posedge clk_in)
      begin
         if (state == 2'b10)//结束
            end_beep_buf <= 1'b1;
         else
            end_beep_buf <= 1'b0;
      end
  reg [31:0] beepclk_cnt=32'd0;
  reg beepclk=0;
   always @(posedge clk_in)
      begin
if(beepclk_cnt>=32'd10)begin//仿真时将25_000改小为10
beepclk_cnt<=0;
beepclk<=~beepclk;
end
else begin
beepclk_cnt<=beepclk_cnt+1;
beepclk<=beepclk;
end
      end

   assign end_beep = end_beep_buf & beepclk;


   always @(posedge clk_in)
if(state!=2'b01)//非倒计时状态清零
begin
            second_div_cnt <= 32'd0;
            second_en_1s <= 1'b0;
end
else//倒计时状态计时
      begin
         if (second_div_cnt >= 32'd50)//50_000_000--50M计数50000000为1s，仿真将计数器改小为50
         begin
            second_div_cnt <= 32'd0;
            second_en_1s <= 1'b1;//50MHz分频为1Hz
         end
         else
         begin
            second_div_cnt <= second_div_cnt + 32'd1;
            second_en_1s <= 1'b0;
         end
      end

   always @(posedge clk_in)
      begin
         if (state!=2'b01)//非倒计时状态清零
            second_cnt <= 8'b00000000;
         else if (second_en_1s == 1'b1)//倒计时状态计时
         begin
            if (second_cnt >= 8'd59)//59s
               second_cnt <= 8'd0;
            else
               second_cnt <= second_cnt + 8'd1;
         end
         else
            second_cnt <= second_cnt;
      end

   always @(posedge clk_in)

      begin
         if (second_en_1s == 1'b1 && second_cnt == 8'd59)
            min_en <= 1'b1;//分钟信号
         else
            min_en <= 1'b0;
      end
