智能台灯设计Verilog代码Quartus 大西瓜开发板

名称：智能台灯设计Verilog代码Quartus  大西瓜开发板

软件：Quartus

语言：Verilog

代码功能：

智能台灯设计

1. 系统可自动感受环境光强度，并依据环境光强度调节台灯亮度。

2. 实现定时休息提醒功能，每20分钟提醒用户注意休息眼睛。

3. 开发板验证

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

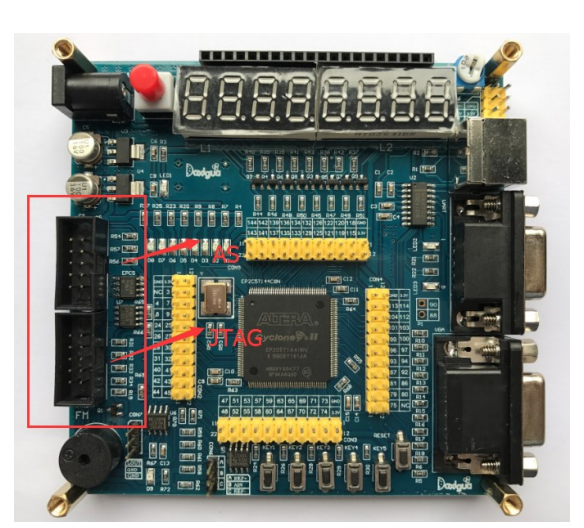

本代码已在大西瓜开发板验证，大西瓜开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

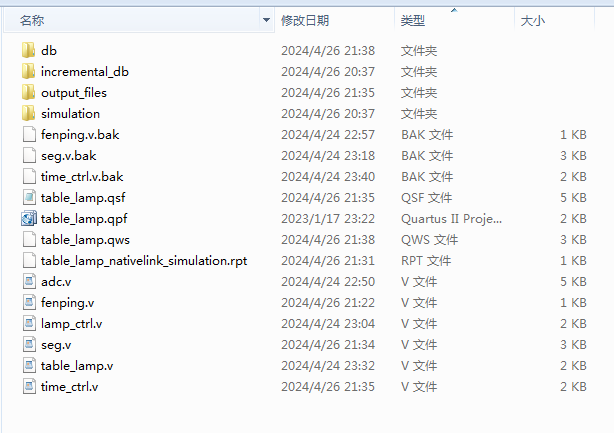

1. 工程文件

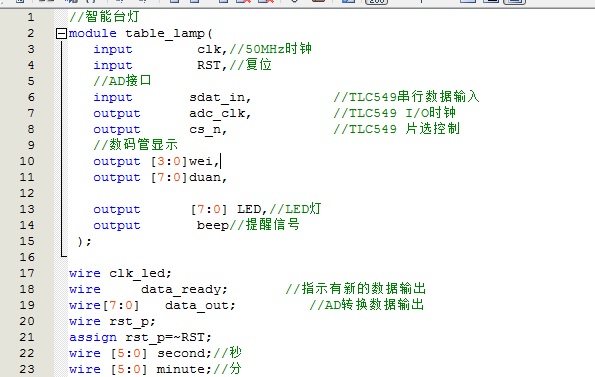

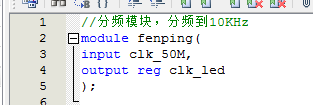

2. 程序文件

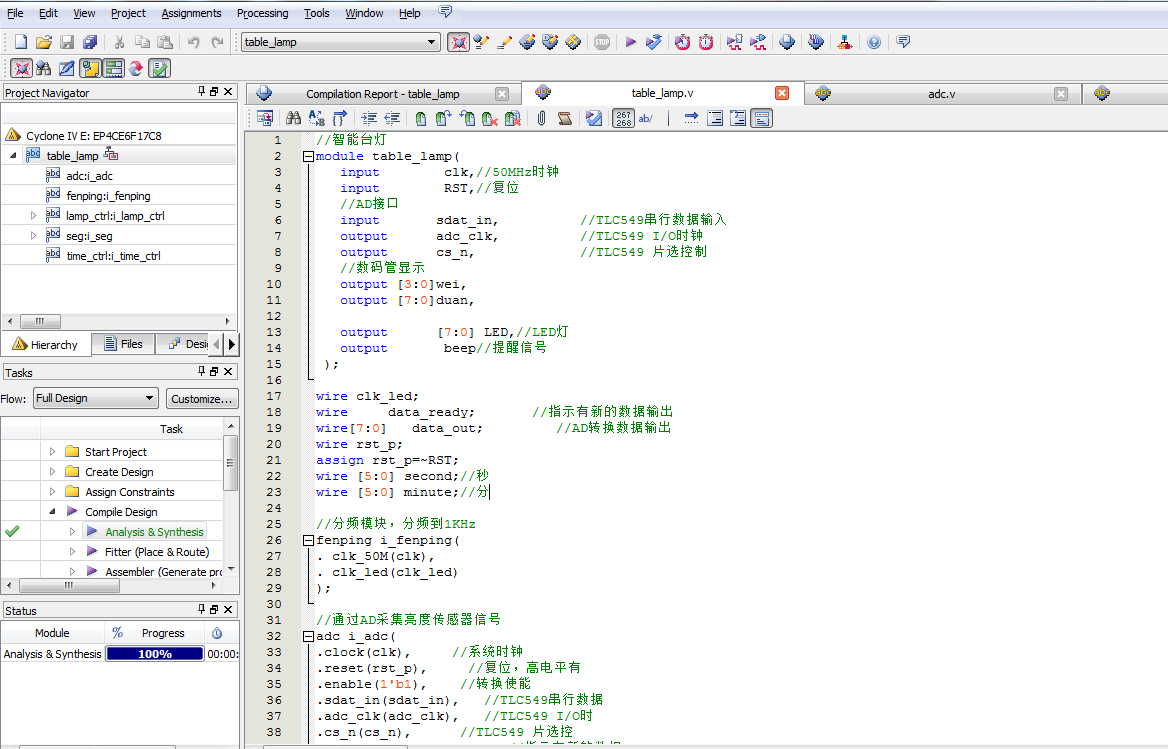

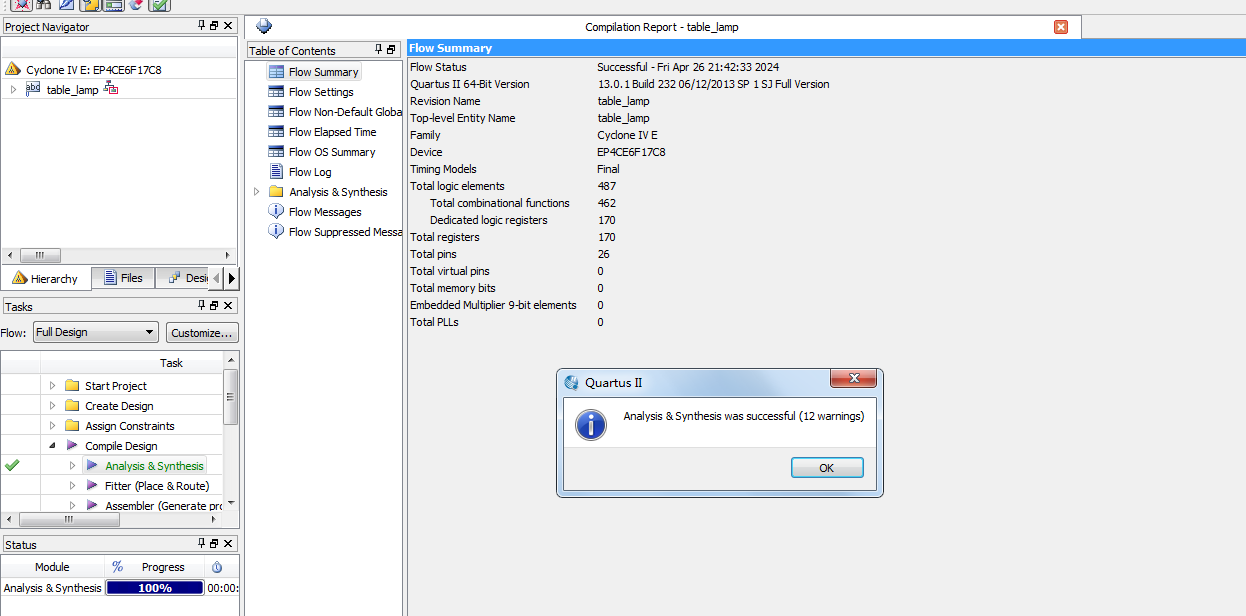

3. 程序编译

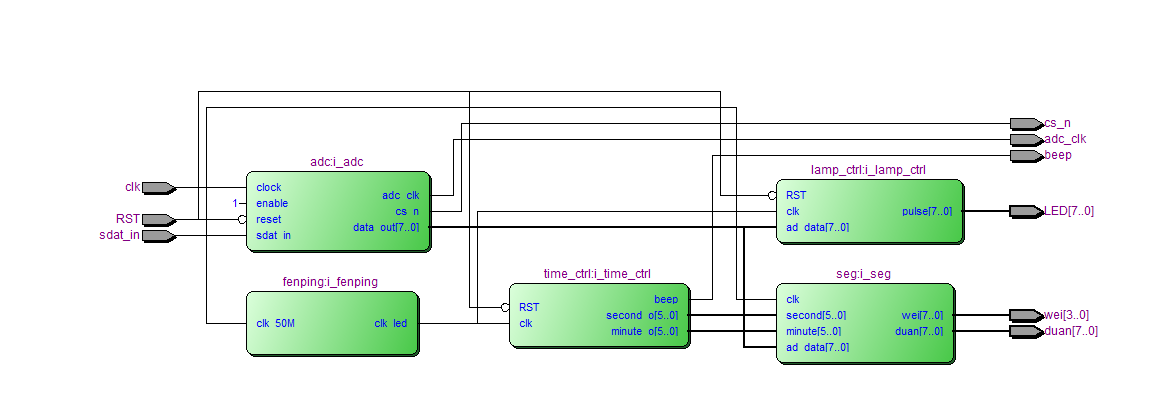

4. RTL图

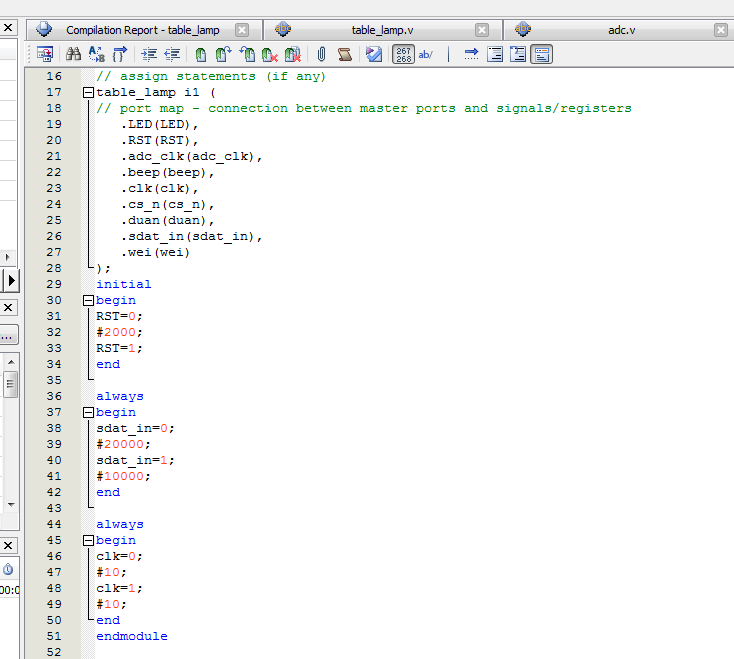

5. Testbench

6. 仿真图

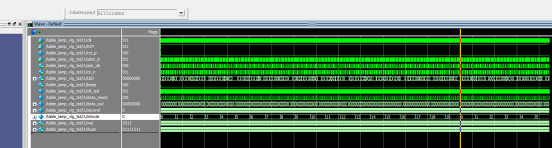

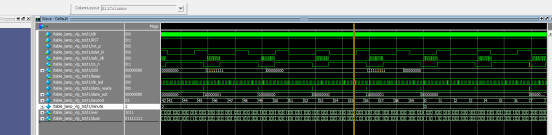

顶层仿真图

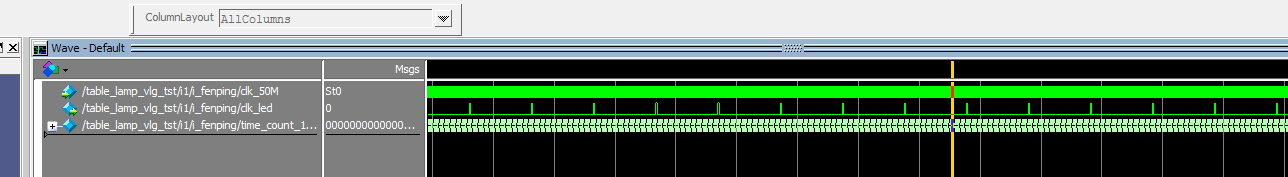

分频模块

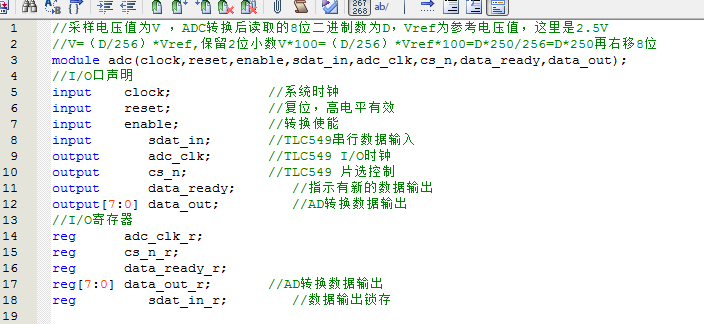

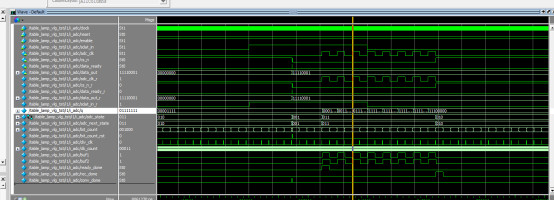

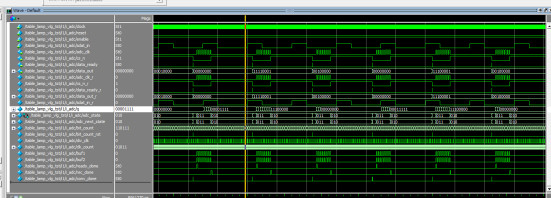

Adc模块

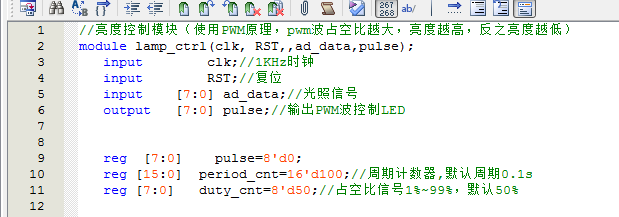

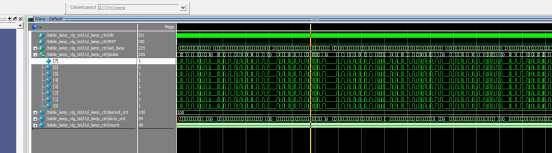

亮度控制模块

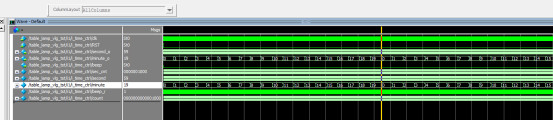

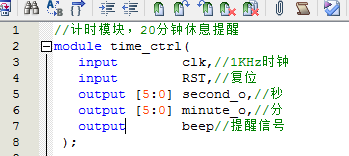

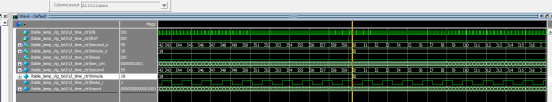

计时模块

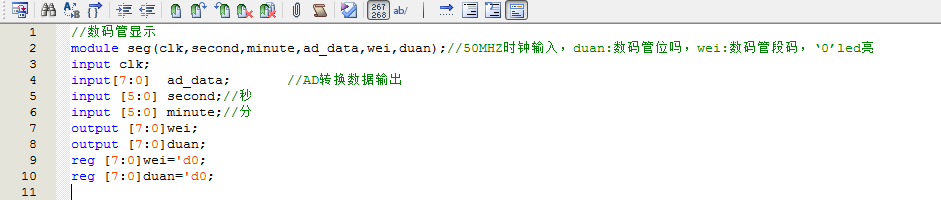

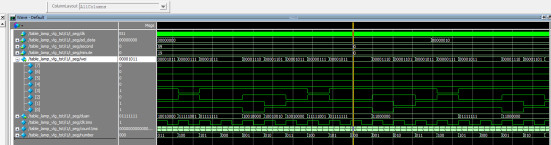

数码管显示模块

部分代码展示:

//智能台灯
module table_lamp(
   input        clk,//50MHz时钟
   input        RST,//复位
//AD接口
   input sdat_in,   //TLC549串行数据输入
   output adc_clk,   //TLC549 I/O时钟
   output cs_n,   //TLC549 片选控制
//数码管显示
output [3:0]wei,
output [7:0]duan,
   output      [7:0] LED,//LED灯
   output       beep//提醒信号
 );

wire clk_led;
wire data_ready;//指示有新的数据输出
wire[7:0]data_out;//AD转换数据输出
wire rst_p;
assign rst_p=~RST;
wire [5:0] second;//秒
wire [5:0] minute;//分
//分频模块，分频到1KHz
fenping i_fenping(
. clk_50M(clk),
. clk_led(clk_led)
);
//通过AD采集亮度传感器信号
adc i_adc(
.clock(clk),     //系统时钟
.reset(rst_p),     //复位，高电平有
.enable(1'b1),    //转换使能
.sdat_in(sdat_in),   //TLC549串行数据
.adc_clk(adc_clk),   //TLC549 I/O时
.cs_n(cs_n),      //TLC549 片选控
.data_ready(data_ready),//指示有新的数据
.data_out(data_out)   //AD转换数据输出
);
