密码锁设计Verilog代码Quartus DE10-lite开发板

名称：密码锁设计Verilog代码Quartus  DE10-lite开发板

软件：Quartus

语言：Verilog

代码功能：

一个密码锁设计 能够设置和重置密码  正确/错误输入会有对应的提示  最好能设置输入次数（输入三次就不能输入了 只能重置）

开发板DE10-LITE

Quartus20.1 verilog

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

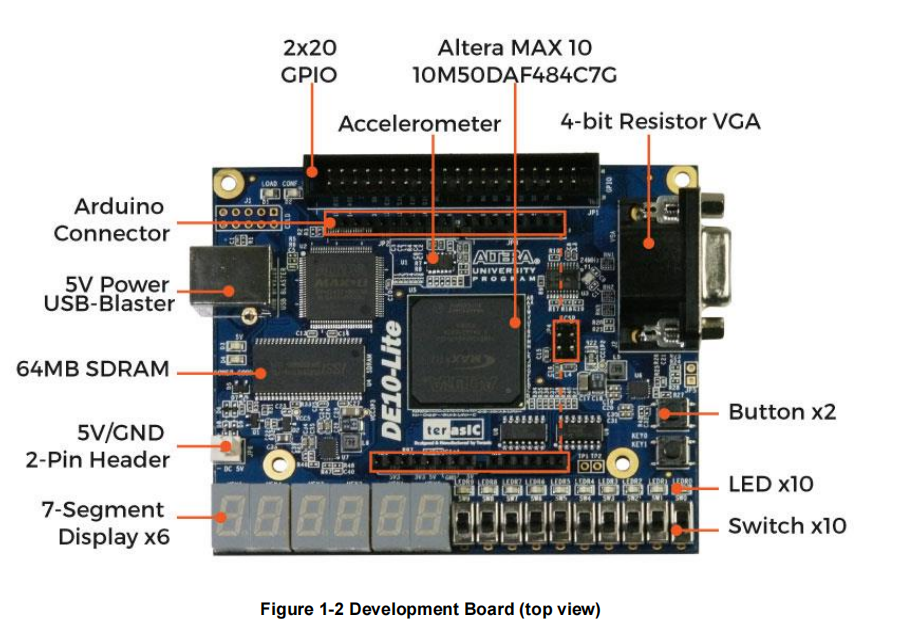

本代码已在DE10-lite开发板验证，DE10-lite开发板如下，其他开发板可以修改管脚适配：

设计文档：

密码锁设计.doc

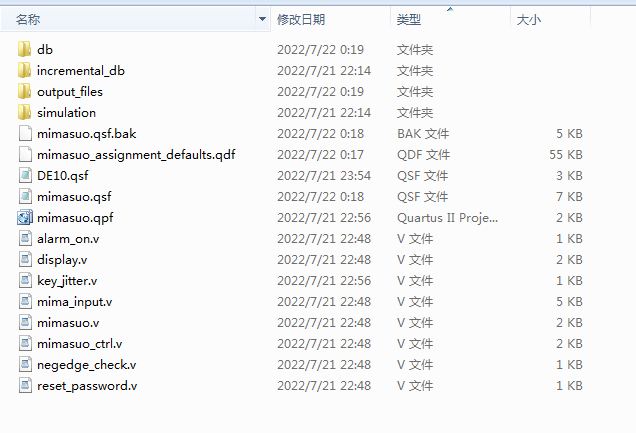

1. 工程文件

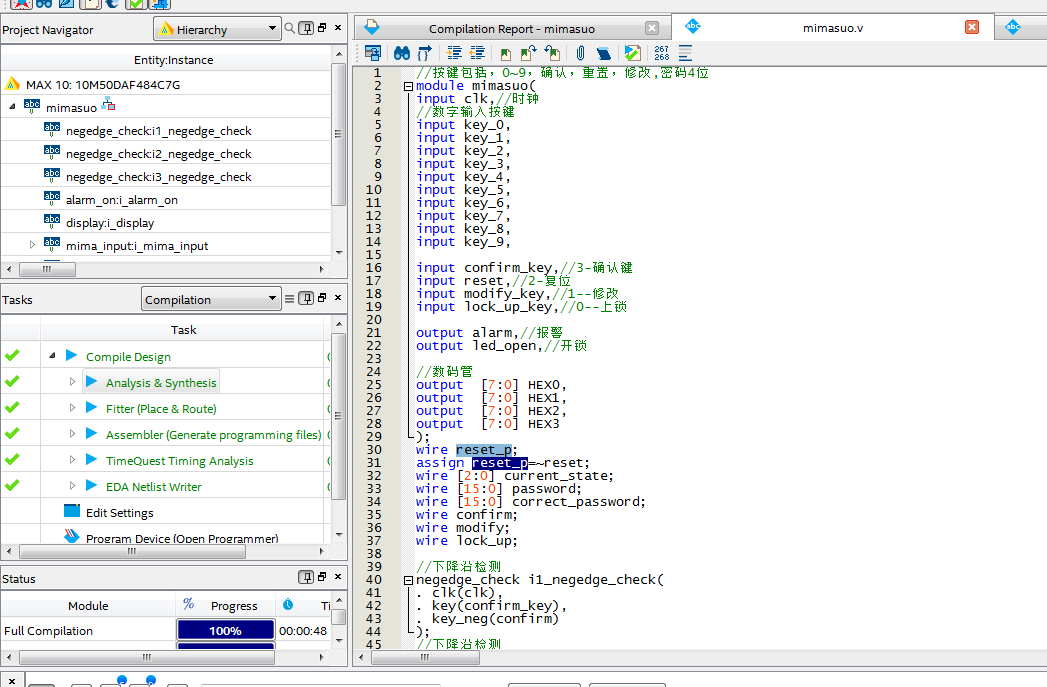

2. 程序文件

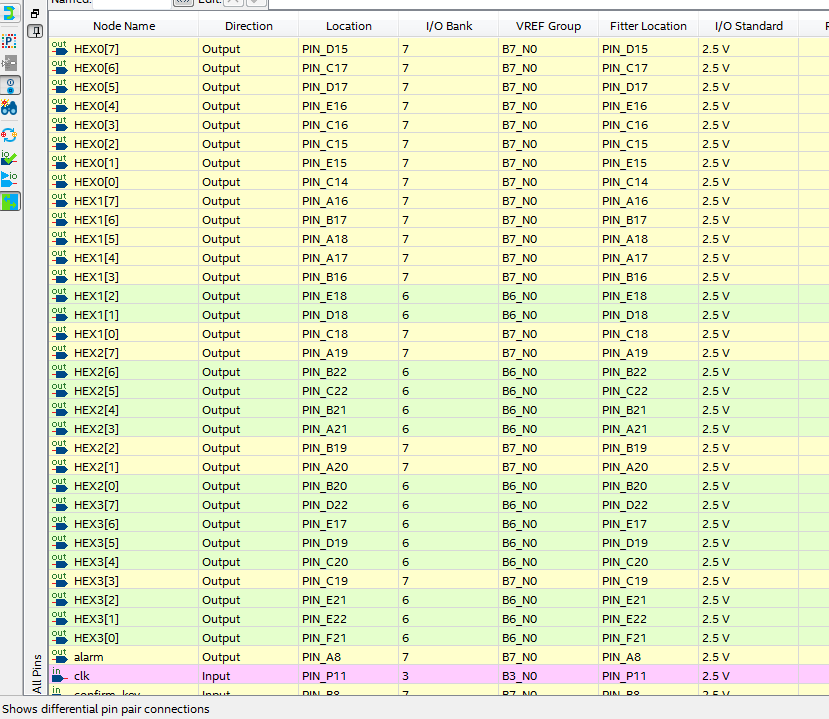

3. 管脚分配

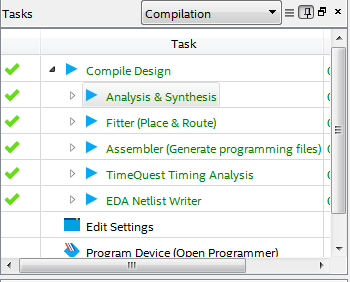

4. 程序编译

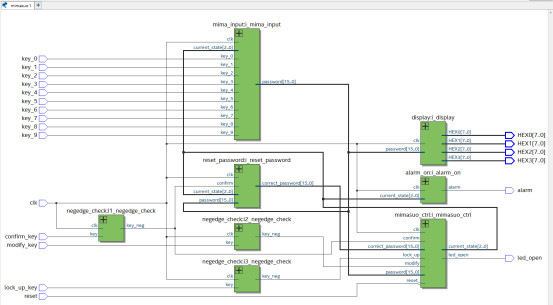

5. RTL图

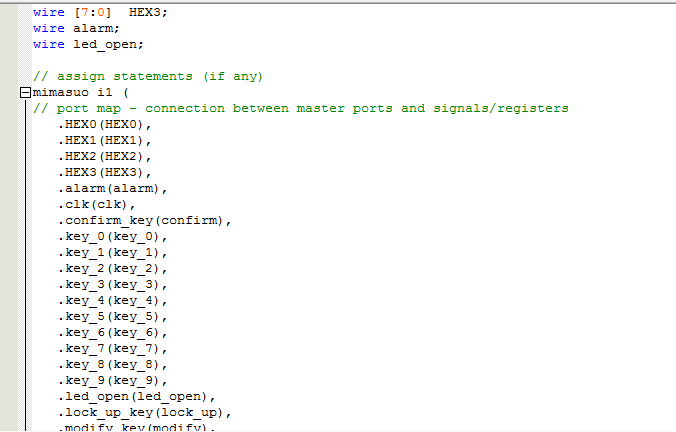

6. Testbench

7. 仿真图

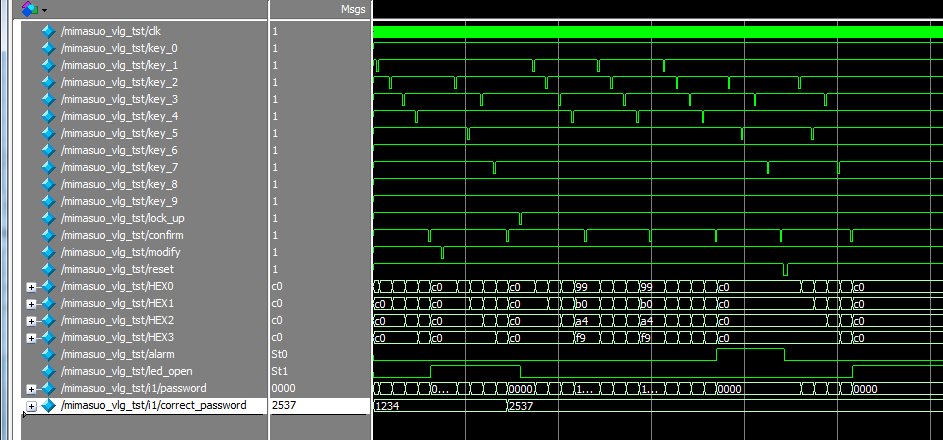

仿真图

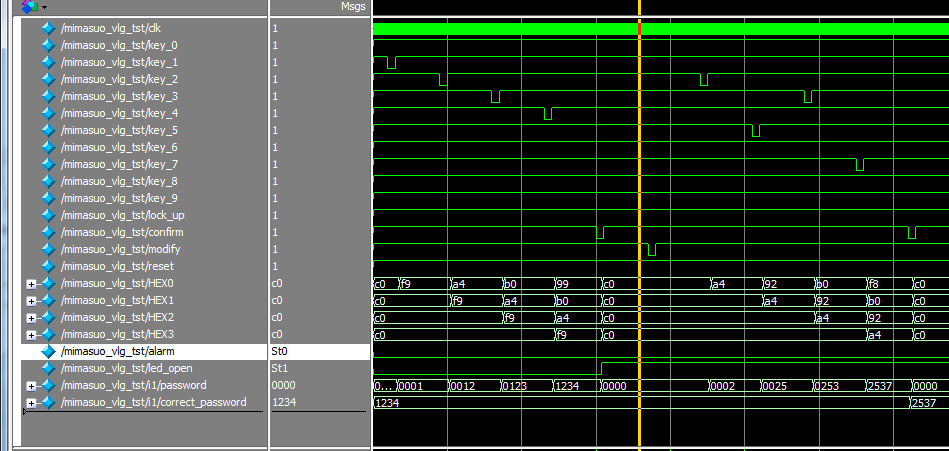

默认密码1234，下图输入1234后按下确认键后开锁，led_open高电平表示开锁，此时按下modify按键进行密码修改，输入新密码后，按下确认键，将密码修改为2537。

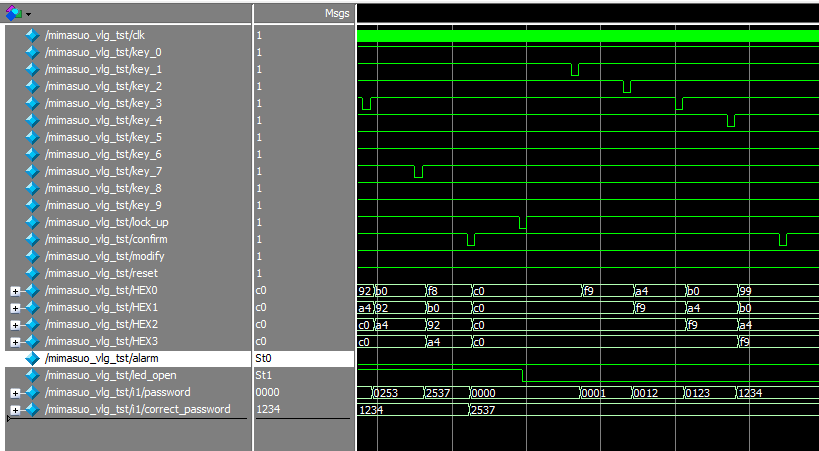

修改完密码按下lock_up键，锁定，此时led_open变为低电平

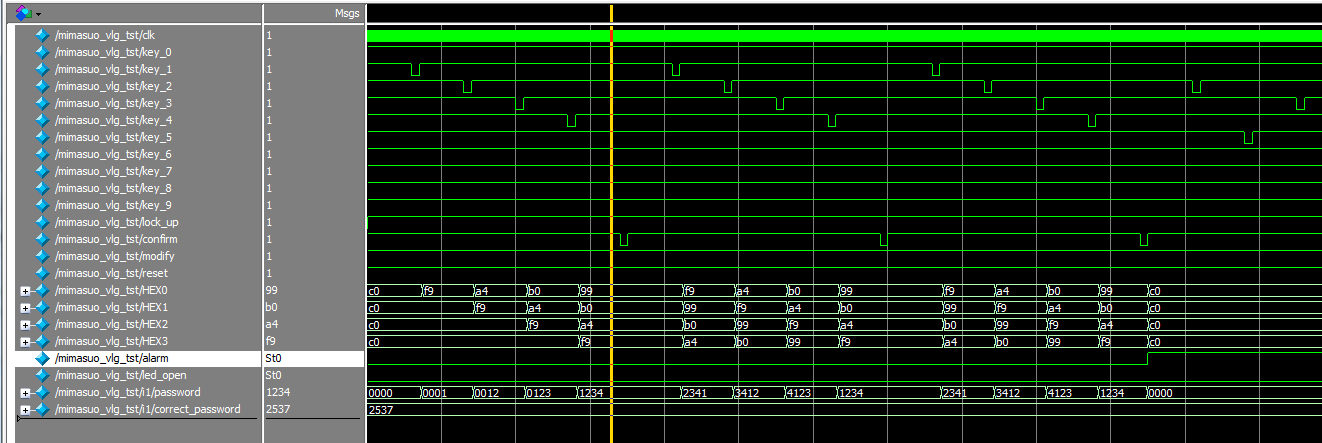

输入原密码1234无法打开，连续输入三次密码错误后报警，alarm信号拉高

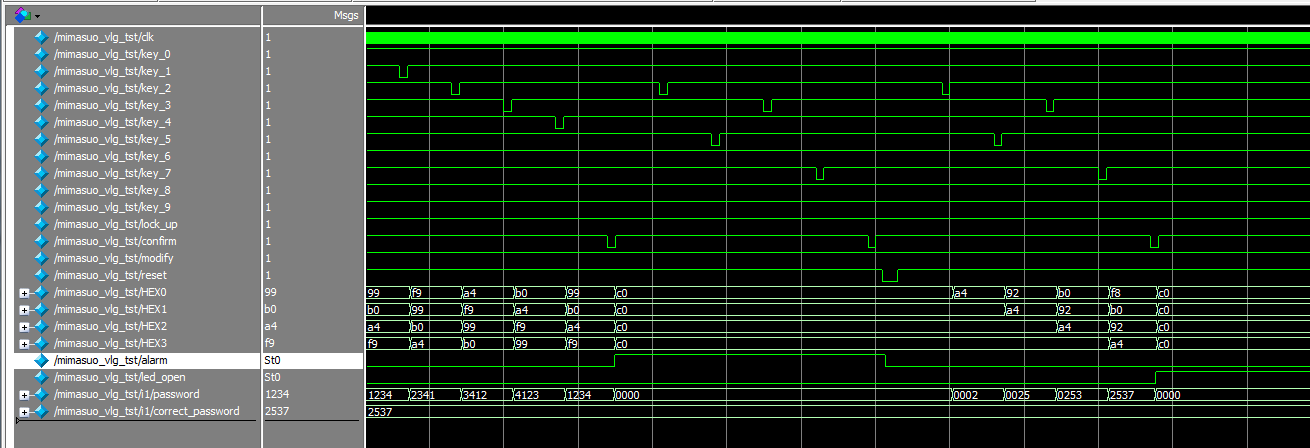

按下reset信号关闭报警，才能再次密码，关闭报警后输入新密码2537，将锁打开。

注：按键按下均为低电平。

部分代码展示:

//密码输入模块
module mima_input(
input clk,
input key_0,
input key_1,
input key_2,
input key_3,
input key_4,
input key_5,
input key_6,
input key_7,
input key_8,
input key_9,
input [2:0] current_state,//密码锁当前状态
output [15:0] password//输入密码
);
reg key_0_buf1=0;
reg key_1_buf1=0;
reg key_2_buf1=0;
reg key_3_buf1=0;
reg key_4_buf1=0;
reg key_5_buf1=0;
reg key_6_buf1=0;
reg key_7_buf1=0;
reg key_8_buf1=0;
reg key_9_buf1=0;
reg key_0_buf2=0;
reg key_1_buf2=0;
reg key_2_buf2=0;
reg key_3_buf2=0;
reg key_4_buf2=0;
reg key_5_buf2=0;
reg key_6_buf2=0;
reg key_7_buf2=0;
reg key_8_buf2=0;
reg key_9_buf2=0;
wire key_0_rise;
wire key_1_rise;
wire key_2_rise;
wire key_3_rise;
wire key_4_rise;
wire key_5_rise;
wire key_6_rise;
wire key_7_rise;
wire key_8_rise;
wire key_9_rise;
always@(posedge clk)
begin
key_0_buf1<=key_0;
key_1_buf1<=key_1;
key_2_buf1<=key_2;
key_3_buf1<=key_3;
key_4_buf1<=key_4;
key_5_buf1<=key_5;
key_6_buf1<=key_6;
key_7_buf1<=key_7;
key_8_buf1<=key_8;
key_9_buf1<=key_9;
key_0_buf2<=key_0_buf1;
key_1_buf2<=key_1_buf1;
key_2_buf2<=key_2_buf1;
key_3_buf2<=key_3_buf1;
key_4_buf2<=key_4_buf1;
key_5_buf2<=key_5_buf1;
key_6_buf2<=key_6_buf1;
key_7_buf2<=key_7_buf1;
key_8_buf2<=key_8_buf1;
key_9_buf2<=key_9_buf1;
end
