洗衣机控制器设计VHDL代码Quartus仿真

名称：洗衣机控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

用VHDL语言设计一个洗衣机控制器，使洗衣机作如下运转：定时启动—〉正转25秒—〉暂停5秒—〉反转25秒—〉暂停5秒—〉定时不到，重复上面过程。

（2）若定时到，则停止。

（3）用两个数码管显示洗涤的预置时间（分钟数），按倒计时方式对洗涤过程作计时显示，直到时间到停机；洗涤过程由开始信号开始。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

洗衣机程序设计.doc

洗衣机程序设计

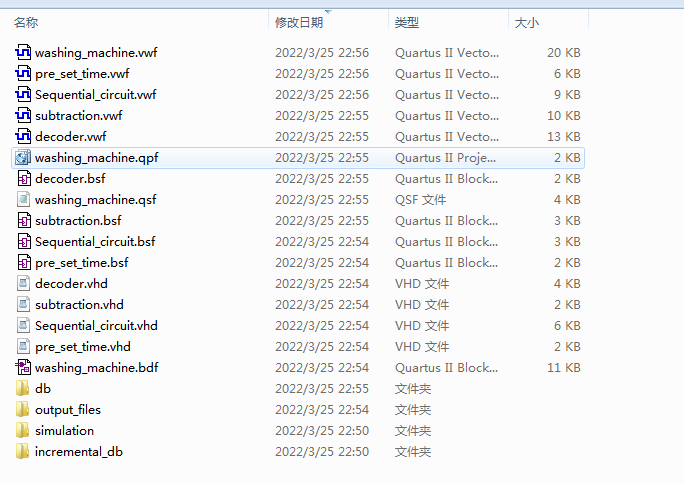

1. 工程文件

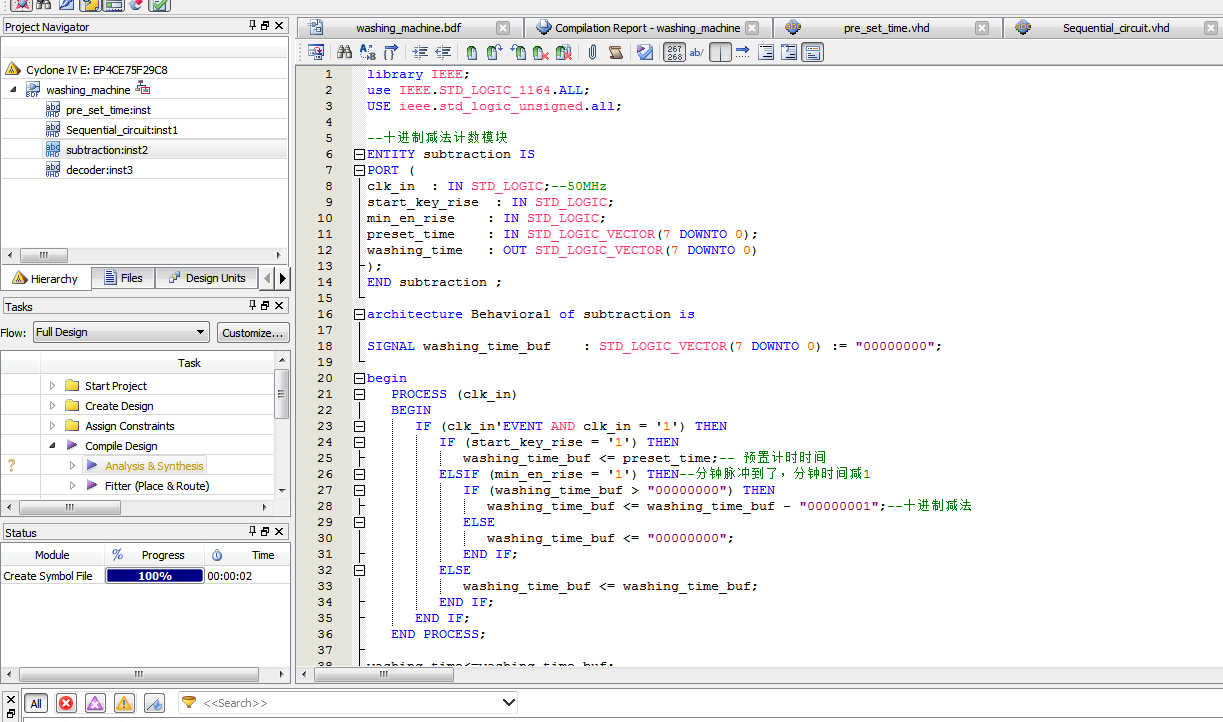

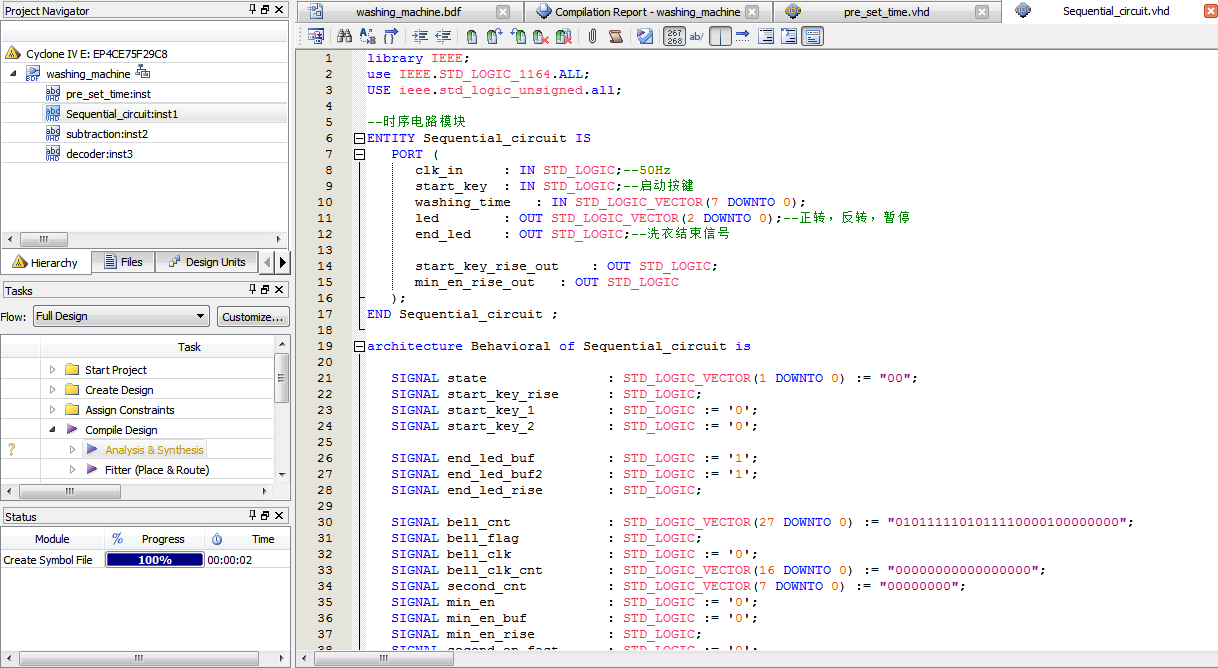

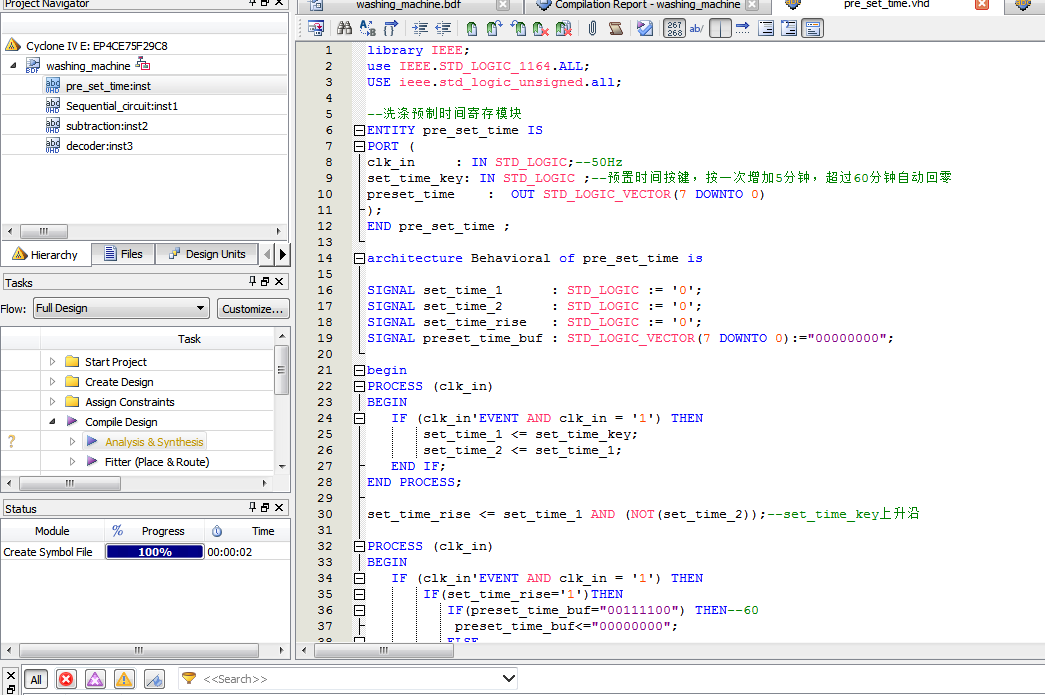

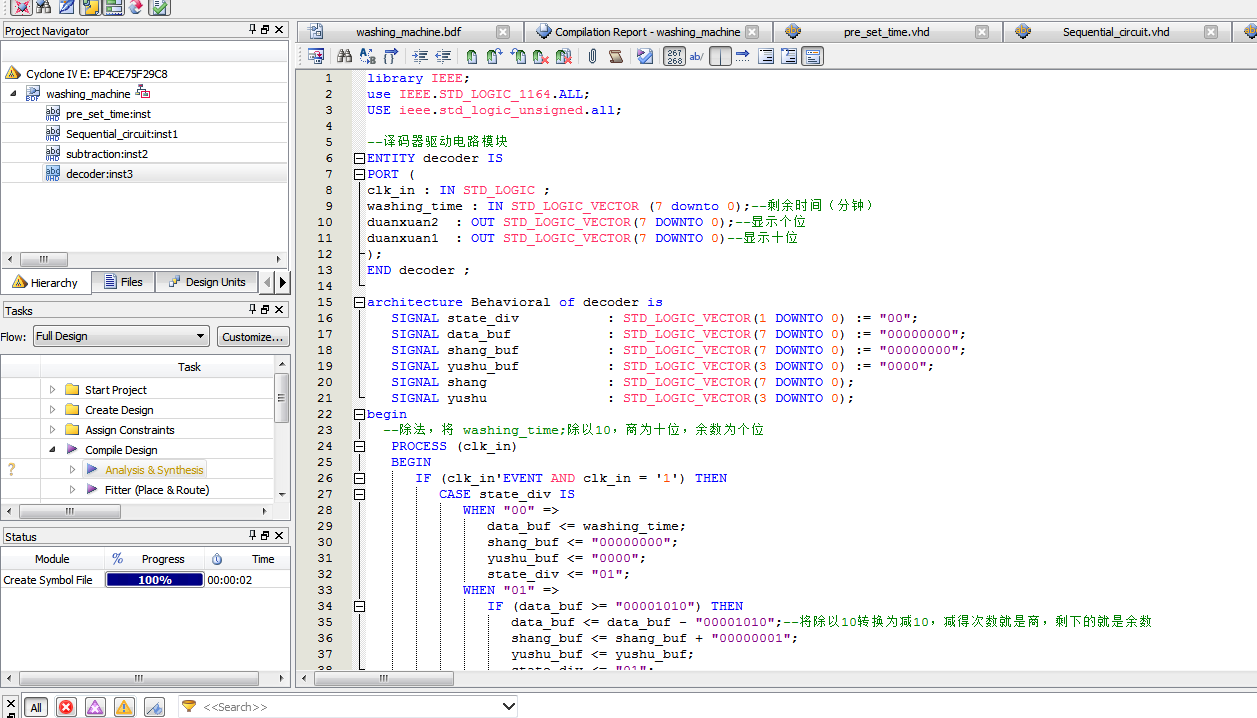

2. 程序文件

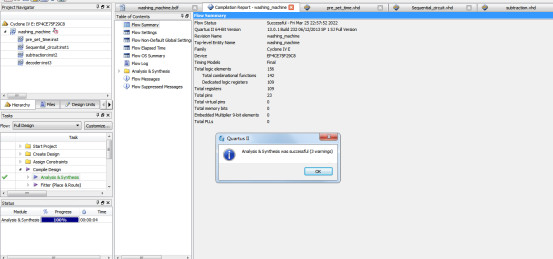

3. 程序编译

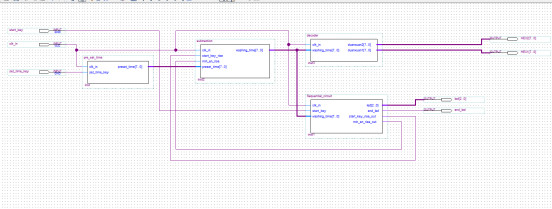

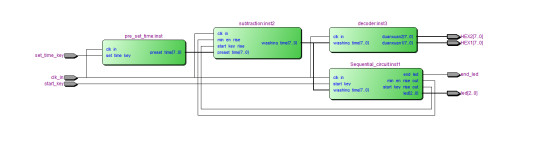

4. RTL图

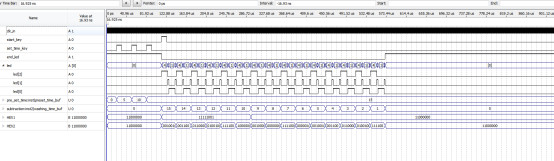

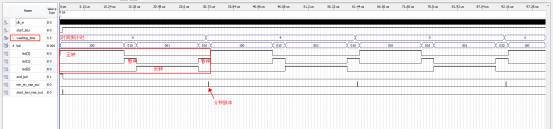

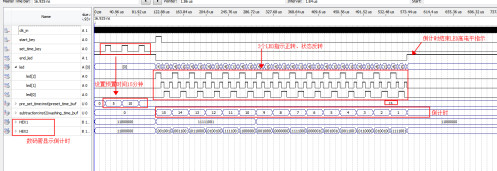

5. 仿真图

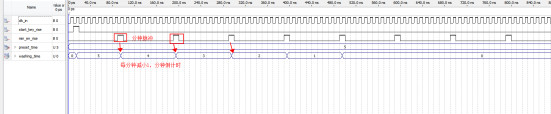

洗涤预制时间寄存模块

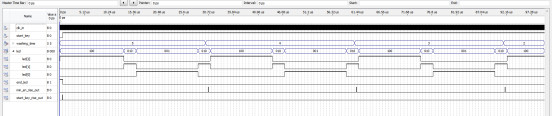

时序电路模块

十进制减法计数模块

译码器驱动电路模块

部分代码展示:

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
USE ieee.std_logic_unsigned.all;
--译码器驱动电路模块
ENTITY decoder IS
PORT (
clk_in : IN STD_LOGIC ;
washing_time : IN STD_LOGIC_VECTOR (7 downto 0);--剩余时间（分钟）
duanxuan2  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--显示个位
duanxuan1  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--显示十位
);
END decoder ;
architecture Behavioral of decoder is
   SIGNAL state_div           : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";
   SIGNAL data_buf            : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL shang_buf           : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL yushu_buf           : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL shang               : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL yushu               : STD_LOGIC_VECTOR(3 DOWNTO 0);
begin
  --除法，将 washing_time;除以10，商为十位，余数为个位
   PROCESS (clk_in)
   BEGIN
      IF (clk_in'EVENT AND clk_in = '1') THEN
         CASE state_div IS
            WHEN "00" =>
               data_buf <= washing_time;
               shang_buf <= "00000000";
               yushu_buf <= "0000";
               state_div <= "01";
            WHEN "01" =>
               IF (data_buf >= "00001010") THEN
                  data_buf <= data_buf - "00001010";--将除以10转换为减10，减得次数就是商，剩下的就是余数
                  shang_buf <= shang_buf + "00000001";
                  yushu_buf <= yushu_buf;
                  state_div <= "01";
               ELSE
                  data_buf <= data_buf;
                  shang_buf <= shang_buf;
                  yushu_buf <= data_buf(3 DOWNTO 0);
                  state_div <= "10";
               END IF;
            WHEN "10" =>
               data_buf <= washing_time;
               shang <= shang_buf;
               yushu <= yushu_buf;
               state_div <= "00";
            WHEN OTHERS =>
         END CASE;
      END IF;
   END PROCESS;

代码文件（付费下载）：
